actionneur linéaire EZYACT4240-E43 nema 17

Actionneur linéaire avec électronique intégrée - version externe - nema 17 (EZYACT-4240-E43)


Bride :
42 mm
Tension :
24 V
Courant :
2 A
Références Tension (V) Courant (A) Résistance (Ω) Inductance (mH) Longueur de vis (mm) Force (N) Vitesse (mm/sec) Communication PDF 2D 3D Prix
EZYACT4240-E43-A 24 2 1,56 1,9 150 350 7,62 USB, RS485
EZYACT4240-E43-B 24 2 1,56 1,9 150 225 6,4 USB, RS485
EZYACT4240-E43-C 24 2 1,56 1,9 150 110 38,1 USB, RS485
EZYACT4240-E43-P 24 2 1,56 1,9 150 680 4,5 USB, RS485
EZYACT4240-E43-A-CANOPEN 24 2 1,56 1,9 150 350 7,62 USB, RS485, CANopen
EZYACT4240-E43-B-CANOPEN 24 2 1,56 1,9 150 225 6,4 USB, RS485, CANopen
EZYACT4240-E43-C-CANOPEN 24 2 1,56 1,9 150 110 38,1 USB, RS485, CANopen
EZYACT4240-E43-P-CANOPEN 24 2 1,56 1,9 150 680 4,5 USB, RS485, CANopen

Linear Travell / Step

Srew Ø Inches mm Lead Code
0,250’’ (6,35mm) 0,0001563 0,0039’’ P
0,0003125 0,0079’’ A
0,000625 0,0158’’ B
0,00125 0,0317’’ C
Caractéristiques
Technologie Pas à pas
Bride / nema 42 mm / nema 17
Electronique Intégrée
Boucle Ouverte
Tension d'alimentation 9 à 28 Vdc
Pilotage I/Os, codeur externe, communication
Nombre d’entrées 3 digitales et 1 analogique
Nombre de sorties 1 sortie digitale +5V et sortie digitale VDD
Micro pas De 1 à 256
Modification à la volée des paramètres Oui
Conformité RoHS
Compatible avec LabVIEW Oui
Câbles fournis Oui


Une solution qui intègre un actionneur linéaire et un variateur.
Cet actionneur linéaire avec électronique intégrée EZYACT-4240-E43 est une solution mécatronique basée sur un variateur TMCM-1140. Il peut être contrôlé via l'interface USB (Câble fourni) à travers le logiciel TMCL ou avec un programme autonome résidant dans la carte.
L'alimentation, l'interface et les I/O peuvent être reliés grâce à des connecteurs JST (Câbles fournis). La technologie coolStep (pour le contrôle courant sans capteur dépendant de la charge) permet une utilisation moteur efficace. Avec le stallGuard2, la charge de l'actionneur peut être détectée dans de hautes résolutions. Le logiciel TMCL permettant le contrôle du moteur peut être téléchargé gratuitement dans l'onglet "Téléchargement".

doc/ezyact/actionneur/4240-version-externe/nema17/2D.png

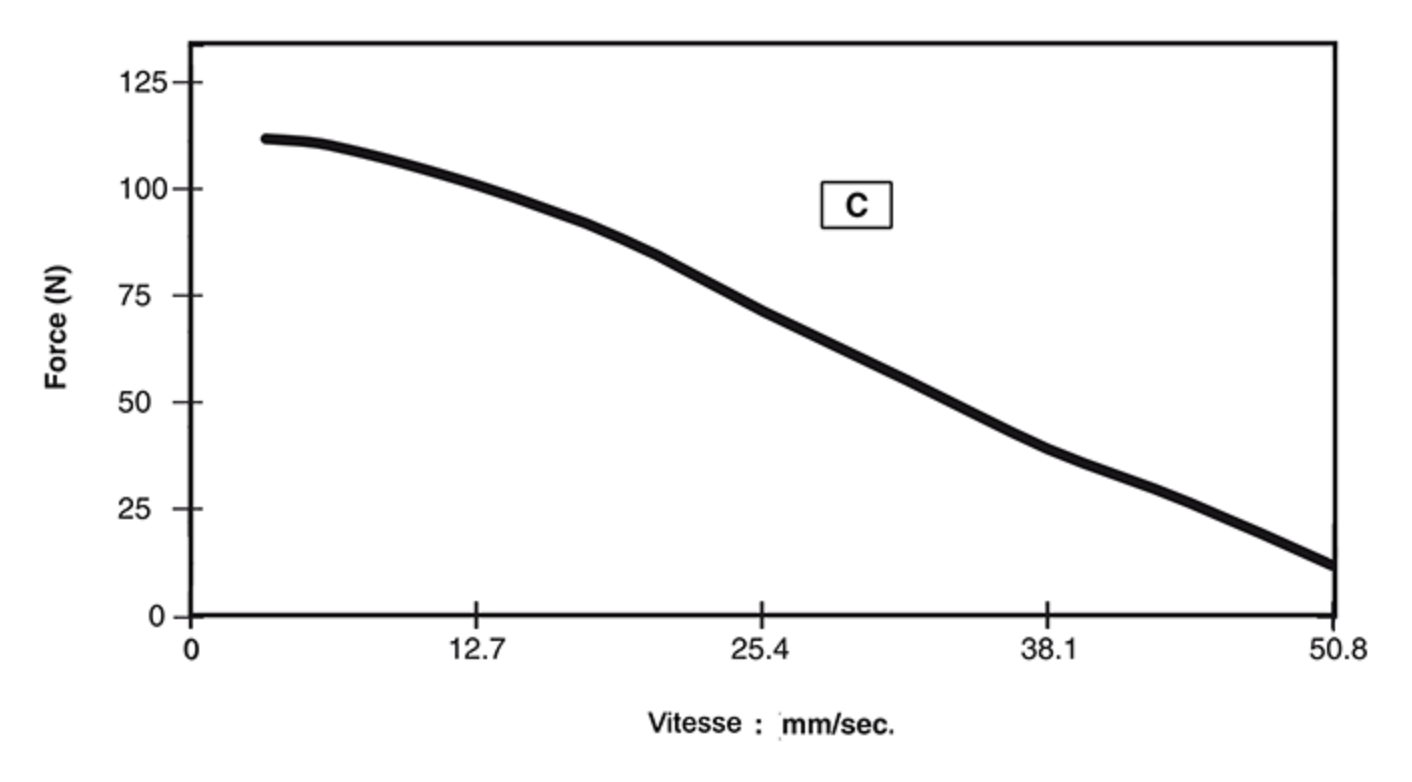

courbe actionneur linéaire nema 17
Mise en route EZYACT-4240-E43
Manuel logiciel EZYACT-4240-E43
Logiciel EZYACT-4240-E43

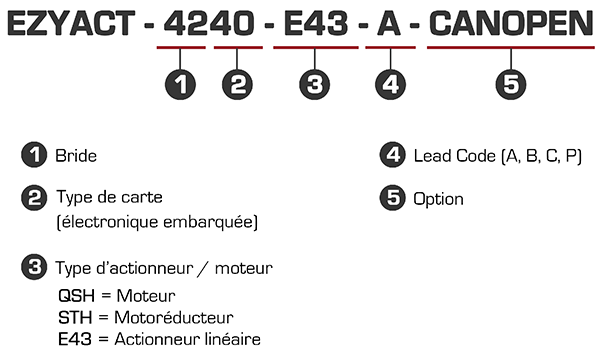

codification EZYACT-4240-E43
