moteur pas à pas nema 23 - EZYACT

Moteur pas à pas avec électronique intégrée (Moteur + variateur + codeur) - EZYACT5740


Bride :
57 mm
Couple :
1,1 Nm
Courant :
2 A
Boucle :
fermée
Type Référence NEMA Bride (mm) Couple (Nm) Courant (A) Tension (VDC) Interfaces Codeur Connectique Longueur (mm) Poids (kg) Prix
EZYACT-5740-052 MOTEZY13203 23 57 1,1 2 9 - 28 USB, RS485, IO, Analog, TMCL Single-turn absolute Connecteur JST 64 0,68
EZYACT-5740-052-CANOPEN MOTEZY05695 23 57 1,1 2 9 - 28 CANopen, USB, RS485, IO, Analog Single-turn absolute Connecteur JST 64 0,68
EZYACT-5740-052-M8 MOTEZY13212 23 57 1,1 2 9 - 28 USB, RS485, IO, Analog, TMCL Single-turn absolute Connecteur M8 100 0,74
EZYACT-5740-052-M8-CANOPEN MOTEZY07350 23 57 1,1 2 9 - 28 CANopen, USB, RS485, IO, Analog Single-turn absolute Connecteur M8 100 0,74
Caractéristiques
Technologie Pas à pas
Bride 57 mm
Tension d'alimentation 9 à 28 Vdc
Pilotage Analogique, TMCL, CANopen
Nombre de pas moteur 200
Nombre d'entrées 3 digitales et 1 analogique
Nombre de sorties 1 sortie digitale +5V et sortie digitale VDD
Micro pas De 1 à 256
Modification à la volée des paramètres de mouvement Oui
Conformité RoHS
I/O à usage général Oui
Compatible avec LabVIEW Oui
Câbles fournis Oui


Une solution qui intègre un moteur, un variateur et un codeur.
Ces moteurs avec électronique intégrée sont une solution mécatronique incluant un moteur pas à pas d'une bride de 57 mm, d'une carte de contrôle et d'un codeur sensOstep intégré.
Il peut être contrôlé via l'interface USB (Câble fourni) à travers le logiciel TMCL ou avec un programme autonome résidant dans la carte. L'alimentation, l'interface et les I/O peuvent être reliés grâce à des connecteurs JST (Câbles fournis).
La technologie coolStep (pour le contrôle courant sans capteur dépendant de la charge) permet une utilisation moteur efficace.
Le logiciel TMCL permettant le contrôle du moteur peut être téléchargé gratuitement dans l'onglet "Téléchargement".

Ces moteurs existent désormais en version silencieuse grâce à la nouvelle technologie : le StealthChopTM (Atténuation de 10dB minimum)

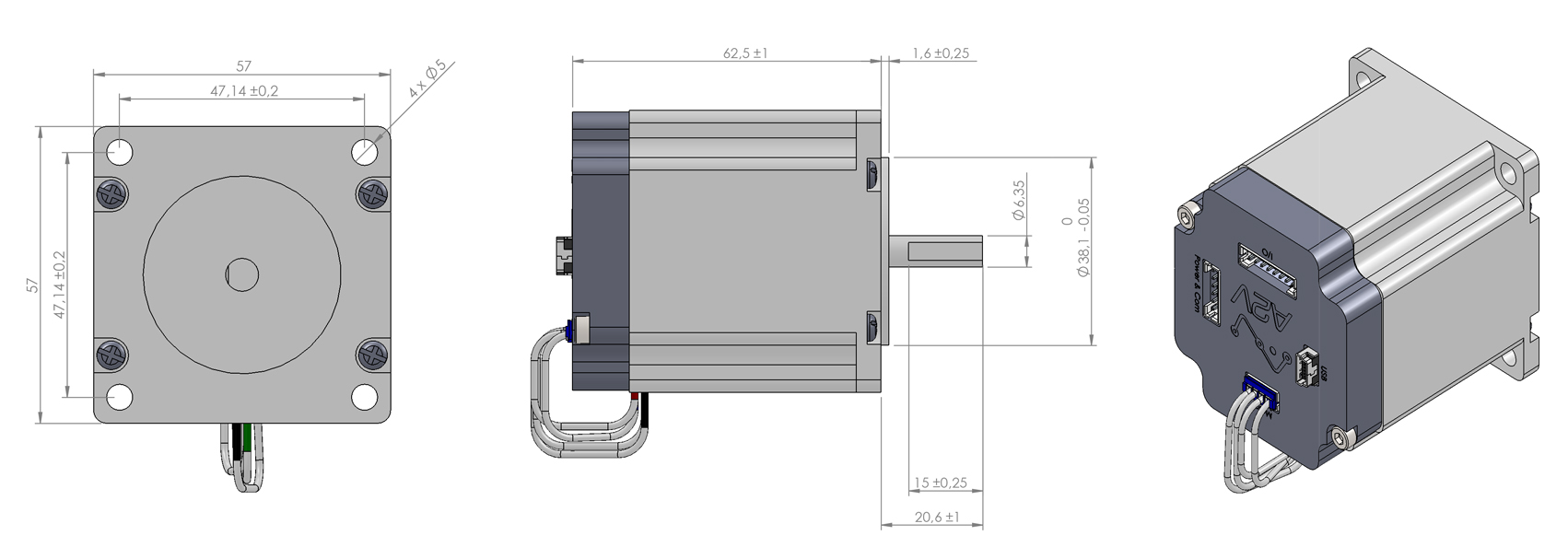

EZYACT5740-052 et EZYACT5740-052-CANOPEN 2D moteur pas à pas EZYACT5740-052-2 et EZYACT5742-052-2

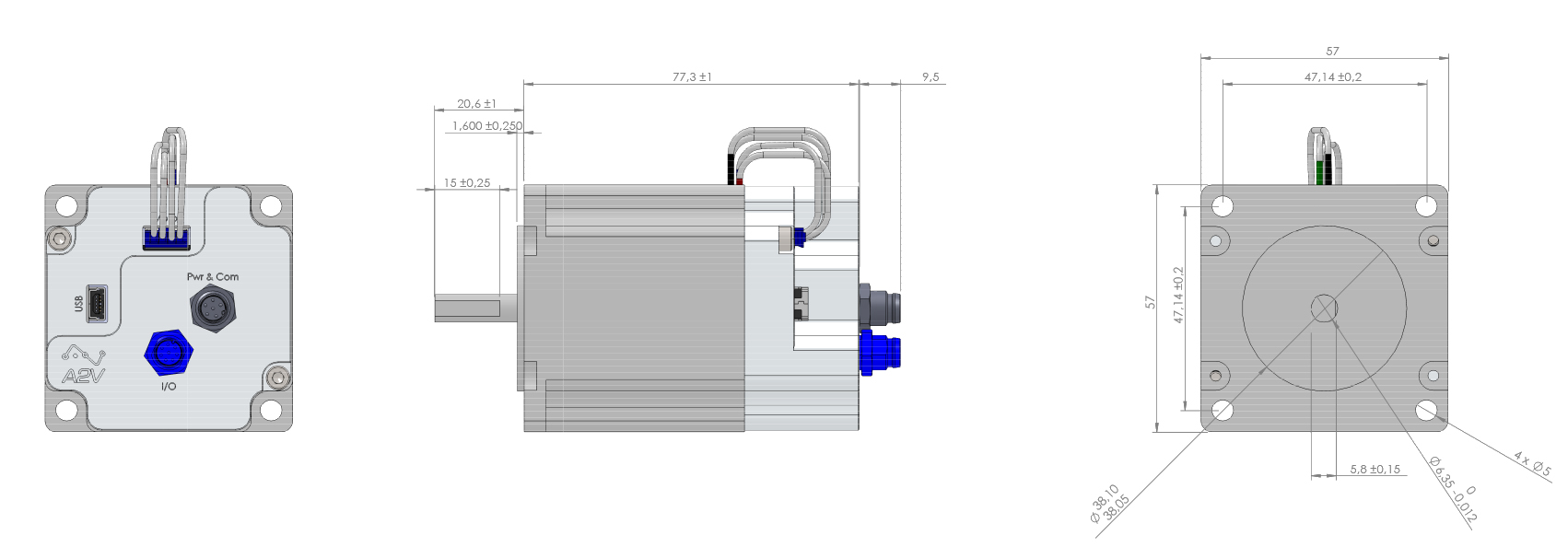

EZYACT5740-052-M8 et EZYACT5740-052-M8-CANOPEN 2D moteur pas à pas 2D-EZYACT5740-052-M8

Evolution du couple en fonction de la vitesse :
courbe moteur pas à pas ezyact5740
Mise en route EZYACT5740-052-CANopen
Mise en route EZYACT5740-052-M8-CANopen
Manuel du matériel TMCL-1140
Manuel firmware TMCL TMCL Firmware Manual
Manuel firmware CANopen CANopen Firmware Manual
Firmware TMCL Fichier .hex
Firmware CANopen Fichier .hex et .eds
Pilote USB Fichier .inf
Logiciel principal TMCL-IDE
Logiciel CANopen TMCL-CANopen Tool

codification
