Moteur pas à pas avec variateur Ezi-STEP II EtherCAT


Bride :
20 - 60 mm
Couple :
0,016 - 2.4 Nm
Courant :
0,5 - 4 A
Type de moteurs Type de variateurs NEMA Bride (mm) Couple (Ncm) Courant (A) Longueur (mm) Poids (g) PDF Prix
BM-20-20M EzT2-EC-20 8 20 1,6 0,5 28 53
BM-20-20L EzS2-EC-20 8 20 2,5 0,5 38 78
BM-28-28S EzT2-EC-28 11 28 6,9 0,95 32 115
BM-28-28M EzT2-EC-28 11 28 9,8 0,95 45 174
BM-28-28L EzT2-EC-28 11 28 11,8 0,95 50 202
BM-42-42S EzT2-EC-42 17 42 32 1,2 34 238
BM-42-42M EzT2-EC-42 17 42 44 1,2 40 303
BM-42-42L EzT2-EC-42 17 42 50 1,2 48 374
BM-56-56S EzT2-EC-56 23 56 64 3,0 46 548
BM-56-56M EzT2-EC-56 23 56 100 3,0 55 726
BM-56-56L EzT2-EC-56 23 56 150 3,0 80 1159
BM-60-60S EzT2-EC-60 24 60 88 4,0 47 616
BM-60-60M EzT2-EC-60 24 60 128 4,0 56 793
BM-60-60L EzT2-EC-60 24 60 240 4,0 85 1349
Spécifications du moteur
Résistance d'isolement (Mohm) 100 MIN.(at 500 VDC)
Classe d'isolation CLASS B(130°C)
Température de fonctionnement (°C) 0 à 55
Spécifications du variateur
Alimentation 24 VDC ±10%
Méthode de contrôle Closed loop control with 32bit MCU
Consommation de courant Max 500mA (Except motor current)
Température ambiante In use : 0 - 50°C / In storage : -20 - 70°C
Humidité In use : 35 - 85% RH (Non-Condensing) / In storage : 10 -90% RH (Non-Consending)
Vib. Resist 0,5g
Vitesse de rotation 0 - 3,000 (rpm)
Résolution (ppr) 500 1,000 1,600 2,000 3,200 3,600 4,000 5,000 6,400 8,000 10,000 20,000 25,000 36,000 40,000 50,000 (Selectable by parameter) *Default: 10,000
Fonctions de protection Over Current Error, Over Speed Error, Over Temperature Error, Over Regenerated Voltage Error, Motor Connect Error, ROM Error
Affichage LED Power Status, Alarm Status, Run Status, STEP On Status
EtherCAT - Protocole pris en charge CoE (CiA402 Drive Profile), FoE (Firmware Download)
EtherCAT - Mode pris en charge Profile Position Mode, Homing Mode, Cyclic Synchronous Position Mode
EtherCAT - Synchronisation Free Run, SM Event, DC SYNC Event
IO Signal - Signaux d'entrée 3 dedicated inputs (LIMIT+, LIMIT-, ORIGIN), 7 user inputs
IO Signal - Signaux de sortie 6 user outputs (Photocoupler), Brake

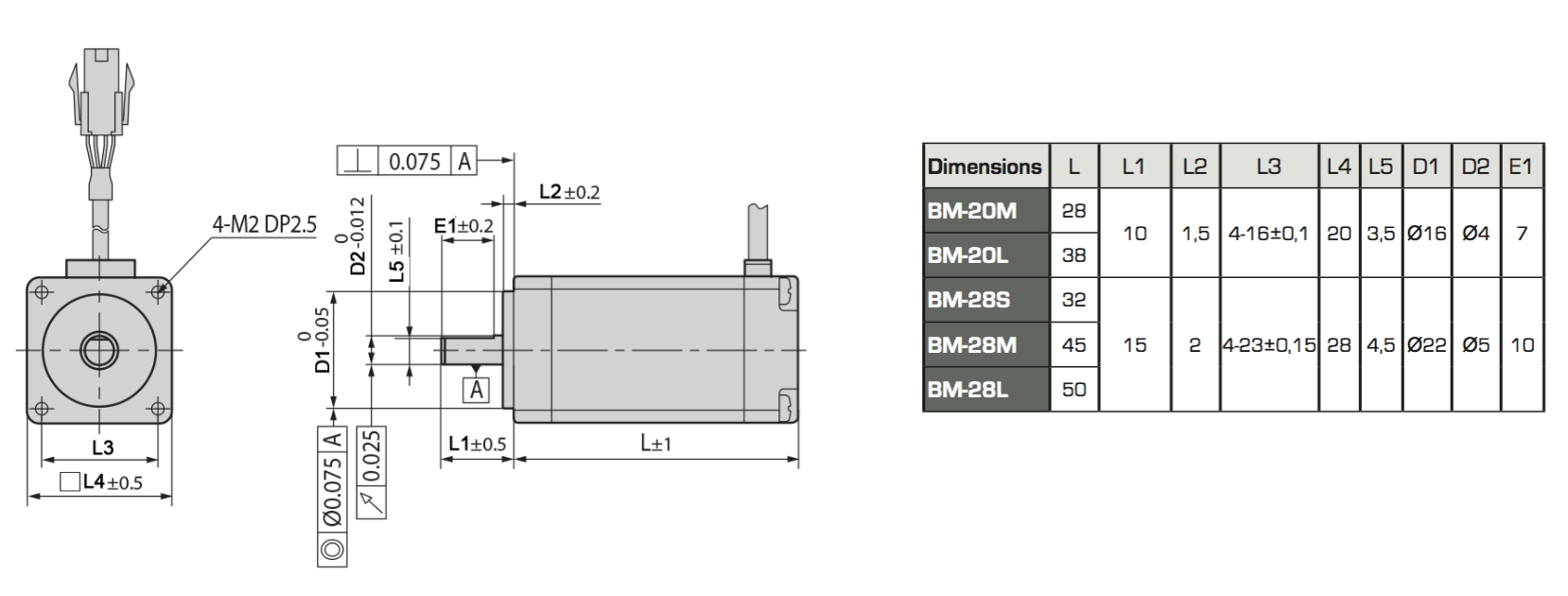

2d

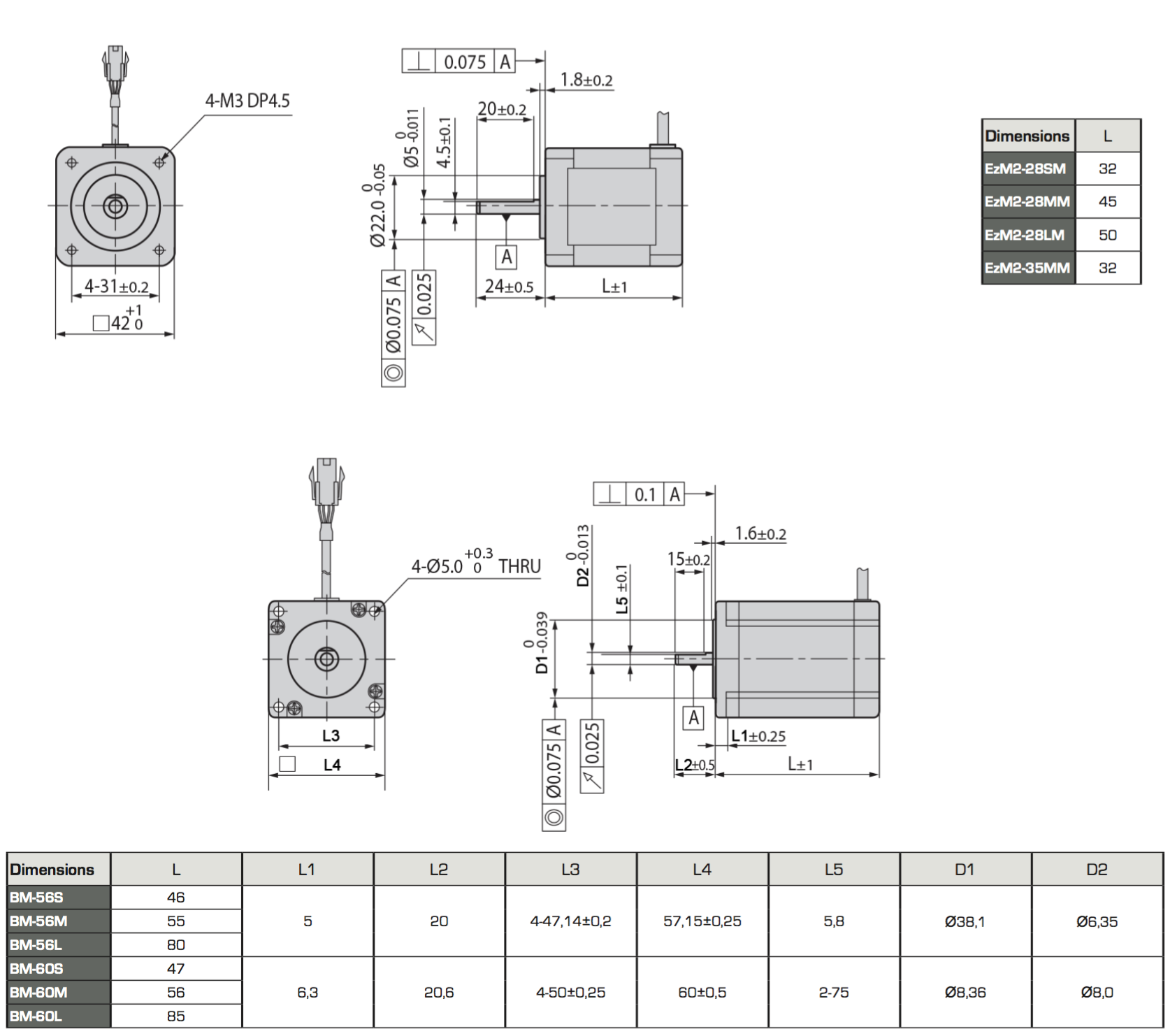

2d

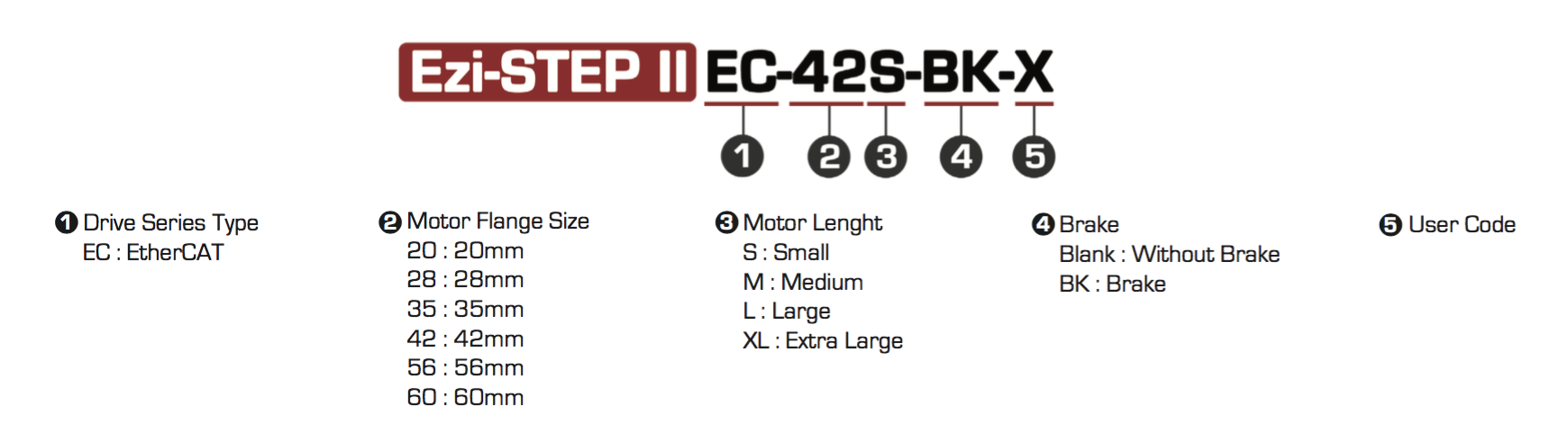

codification
