  2. Actionneurs électriques de préhension
  3. Actionneur électrique de préhension (20 mm)
Actionneur gripper- A2V mécatronique

Actionneur électrique de préhension (pince) - 20mm

Bride :
20 mm
Course :
6 mm
Tension :
2,5 - 4,4 V
Courant :
0,5 A
Type de moteur Tension
(V)		 Courant
(A)		 Résistance
(Ω) 		Inductance
(mH)		 Nombre de fils Longueur du moteur
(mm)		 Prix
8N2105 2,5 0,5 5,1 1,5 4 27,2
8N2205 4,4 0,5 8,8 2,7 4 38,1
La structure est compacte et simple, ce qui peut remplacer la griffe de serrage pneumatique, réduire le bruit d'utilisation et améliorer efficacement la précision. La haute résolution du contrôle de couple en boucle fermée basée sur un codeur est facultative (DS-CLS9-FRS4-01).

Vis mère disponible et dépassement par pas

Diamètre vis (inch) Diamètre vis (mm) Lead (inch) Lead (mm) Lead Code Déplacement/pas @ 1.8° (mm)
0,138 3,24 0,0394 1 AB 0,05
0,138 3,5 0,0787 2 G 0,01
0,138 3,5 0,1575 4 M 0,02

Recommandation sur la force de préhension

Taille du moteur Longueur du corps (mm) Référence Course Code de vis Lead (mm) Force de préhension Max. Force de préhension recommandée (N)
20 mm 27,2 8N2105 6 mm AB 1 25 13
G 2 21 11
M 4 11 6
38,1 8N2205 6 mm AB 1 50 25
G 2 36 18
M 4 32 16

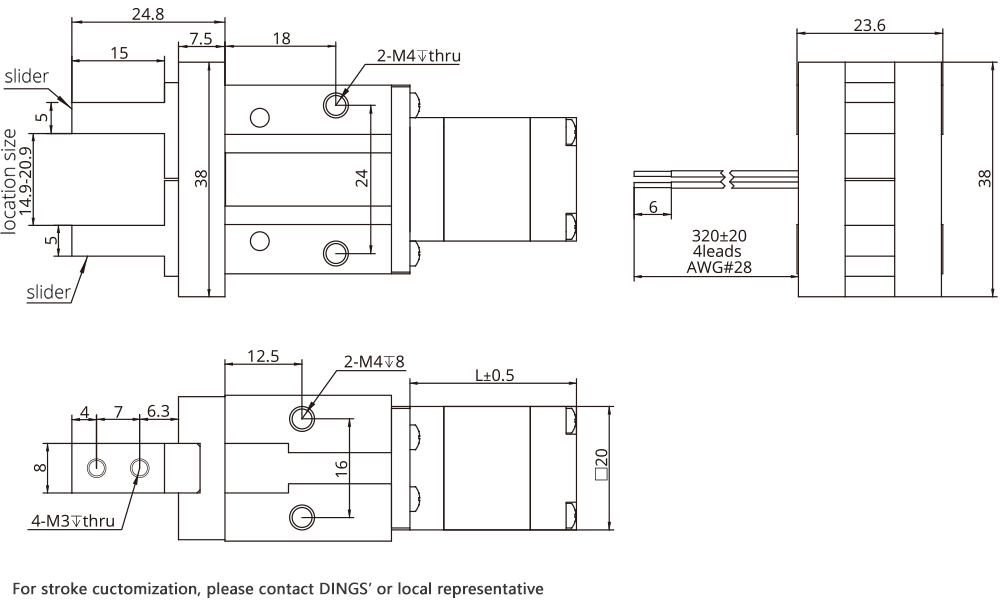

2D

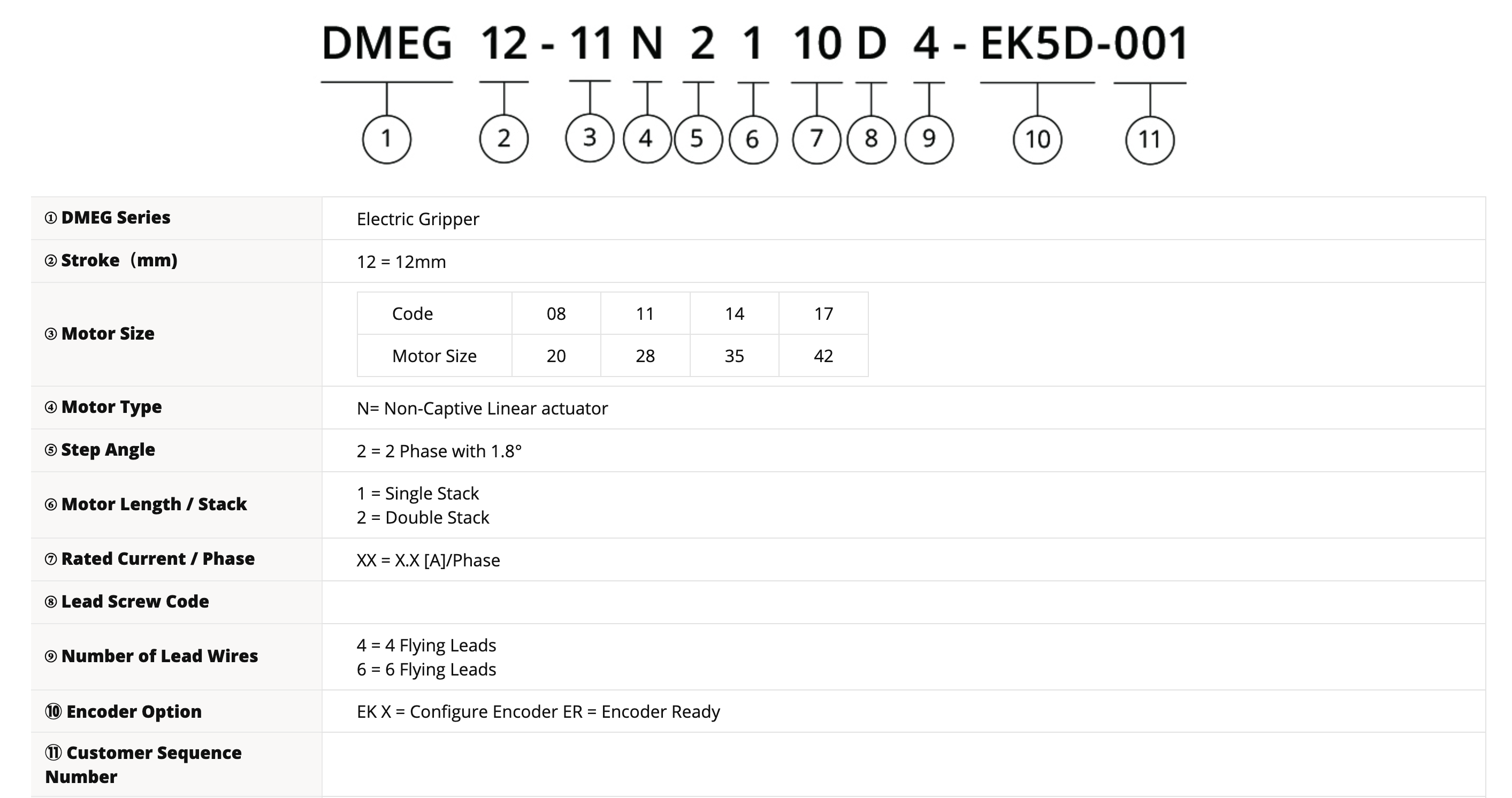

Codification
