actionneur linéaire nema 11

Actionneur linéaire version kaptive nema 11

Bride :
28 mm
Tension :
2,2 - 4,5 V
Courant :
0,5 - 1,6 A
Références Tension (V) Courant (A) Résistance (Ω) Inductance (mH) Poids (g) Nombre de fils Longueur (mm) PDF 2D Prix
ACT1134-05-K 4,5 0,5 9,1 6,0 117 4 34
ACT1134-10-K 2,2 1,0 2,1 1,2 117 4 34
ACT1145-09-K 3,9 0,95 4,1 4,0 173 4 45
ACT1145-16-K 2,25 1,6 1,45 1,1 173 4 45

Available lead screw and travel per step

Screw Dia. (inch) Srew Dia. (mm) Lead (inch) Lead (mm) Lead Code Travel Per Step @ 1,8 deg (mm)
0,188 4,77 0,025 0,635 A 0,0032
0,188 4,77 0,050 1,270 D 0,0063
0,188 4,77 0,100 2,540 K 0,0127
0,188 4,77 0,200 5,080 R 0,0254
0,188 4,77 0,400 10,160 X 0,0508

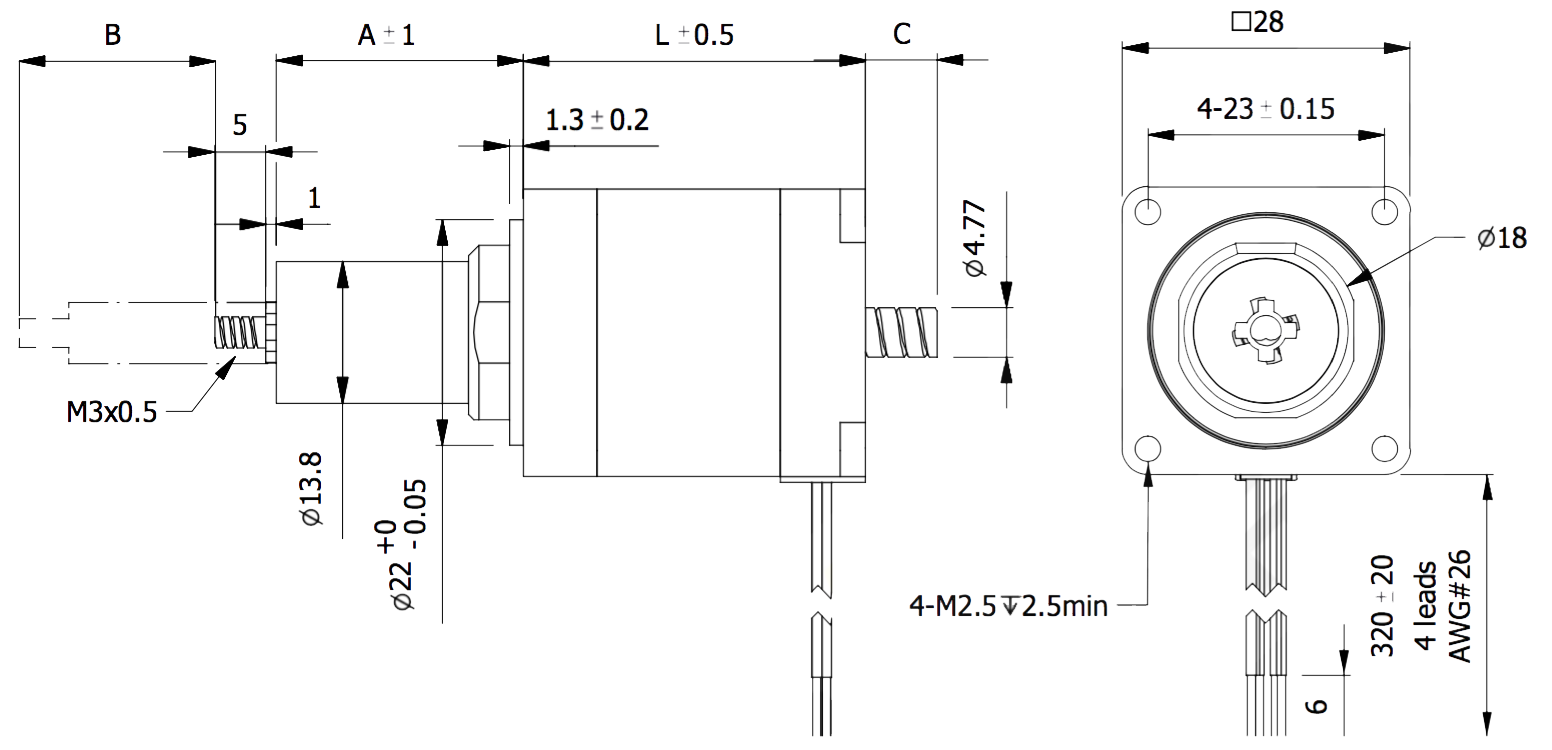

2d actionneur linéaire version kaptive Nema 11
A (mm) Stroke B (mm) C (mm)
L = 33,3 L = 45
15,70 12,70 1,0 0,0
22,10 19,05 7,4 0,0
28,40 25,40 13,7 4,0
34,80 31,80 20,1 10,4
41,10 38,10 26,4 16,8
53,80 50,80 39,0 29,4
66,50 63,50 51,7 42,1
courbe actionneur linéaire Nema 11 courbe actionneur linéaire Nema 11
courbe actionneur linéaire Nema 11 courbe actionneur linéaire Nema 11
