Carte de pilotage - EZYBOX

Carte de pilotage EZYBOX-3110


Nombre d'axes :
3
Courant :
2,8 Arms
Tension d'alimentation :
10-48 Vdc
Communication :
USB, RS485, CANopen
Type Nombre d'axe Courant (A) Tension (VDC) Communication Programmable Pilotage Boitier PDF 2D 3D Prix
EZYBOX-3110 3 2,8 24 USB, RS485, CANopen Oui I/Os, Pulse/Direction Oui
Caractéristiques
Carte de pilotage Trinamic TMCM-3110
Type de moteur Moteur pas à pas
Courant max 3,9 A
Intelligence programmable Oui
Protocole TMCL/CANopen
Fonctionnalités stallGuard2™, coolStep™, spreadCycle™
Nombre d'entrée 2 entrées fin de course/axe, entrées pour 3 codeurs incrémentaux, 6 entrées 24V, 2 entrées analogiques 0/10V (12bits)
Nombre de sortie 8
Boitier Boitier aluminium anodisé noir, gravure laser
Support Rail DIN Oui


Qu'est-ce que la gamme EZYBOX ?

Une carte de pilotage Trinamic prête à l'emploi et facile d'utilisation.
La carte EZYBOX est basée sur une carte TMCM (Trinamic).
Grâce à son boitier en aluminium anodisé noir et son support Rail DIN, elle est protégée et facile à intégrer dans vos applications.
Le logiciel TMCL (Trinamic Motion Control Language) permet une programmation aisée du module ainsi que le paramétrage de la fonction StallGuard permettant de détecter une surcharge ou une perte de pas sans codeur.
Les fonctions Stall Guard (Détection de perte de pas) et CoolStep (pilotage optimisé des moteurs) rendent cette carte très performante et flexible, donc idéale pour une large gamme d’applications.

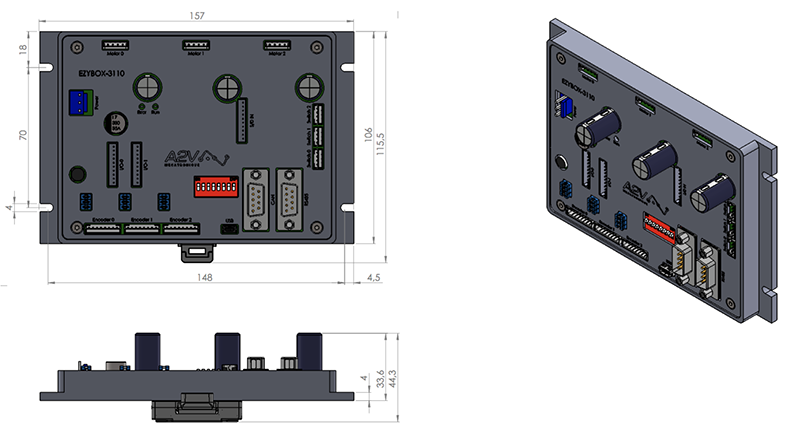

2D carte de pilotage

Catalogue produit EZYBOX-3110
Manuel d'utilisation EZYBOX-3110
