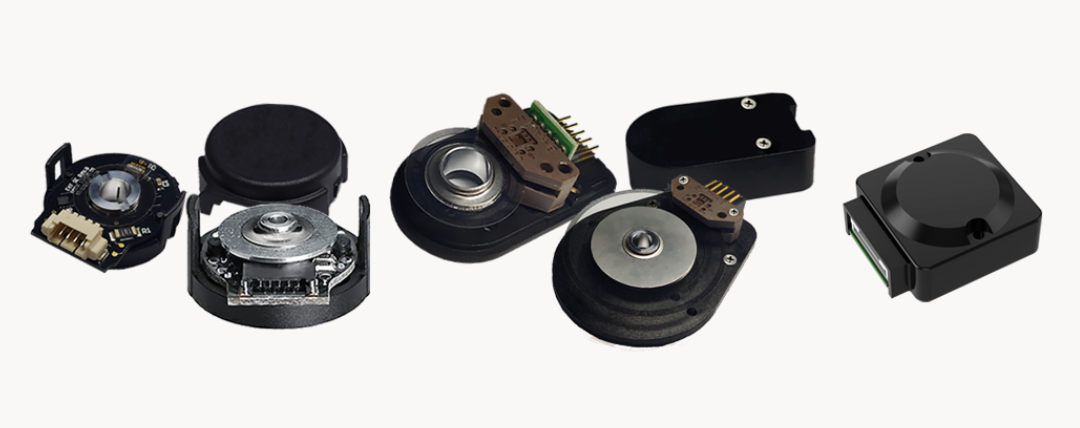

Nous vous proposons une gamme complète de codeurs adaptés à nos actionneurs linéaires et moteurs pas à pas rotatifs.
Ces solutions permettent d'intégrer un retour d'information précis dans vos applications, garantissant un meilleur contrôle et une plus grande fiabilité.
Nos codeurs sont disponibles en cinq séries (EK1 à EK7), avec différentes tailles et résolutions, s'adaptant ainsi aux exigences spécifiques de chaque moteur.
| Type de produit | Type de moteur | Codeur | |
| Stepper Lead Screw Linear Actuator | External | 6E | EK6, EK7 |
| 8E | EK1, EK7 | ||
| 11E | EK1, EK7 | ||
| 14E | EK1, EK2, EK7 | ||
| 17E | EK1, EK2, EK7 | ||
| 23E | EK2, EK3, EK7 | ||
| 24E | EK2, EK3, EK7 | ||
| 34E | EK3 | ||
| Non-Captive | 6N | EK6, EK7 | |
| 8N | EK1, EK7 | ||
| 11N | EK1, EK7 | ||
| 14N | EK1, EK2, EK7 | ||
| 17N | EK1, EK2, EK7 | ||
| 23N | EK2, EK3, EK7 | ||
| 24N | EK2, EK3, EK7 | ||
| 34N | EK3 | ||
| Captive | 8C | EK1 | |
| 11C | EK1 | ||
| 14C | EK1, EK2 | ||
| 17C | EK1, EK2 | ||
| 23C | EK2, EK3 | ||
| 24C | EK2, EK3 | ||
| Kaptive | 6K | EK6 | |
| 8K | EK1 | ||
| 11K | EK1 | ||
| 14K | EK1, EK2 | ||
| 17K | EK1, EK2 | ||
| 23K | EK2, EK3 | ||
| 24K | EK2, EK3 | ||
| DLG Series | DLG 28 | EK1 | |
| DLG 42 | EK1, EK2 | ||
| Hollow Shaft Stepper Motor | 6HS | EK6, EK7 | |
| 8HS | EK1, EK7 | ||
| 11HS | EK1, EK7 | ||
| 14HS | EK1, EK2, EK7 | ||
| 17HS | EK1, EK2, EK7 | ||
| 23HS | EK2, EK3, EK7 | ||
| 24HS | EK2, EK3, EK7 | ||
| 34HS | EK3 | ||
| Hollow Shaft Stepper Motor | 6H | EK6, EK7 | |
| 8H | EK1, EK7 | ||
| 11H | EK1, EK7 | ||
| 14H | EK1, EK2, EK7 | ||
| 17H | EK1, EK2, EK7 | ||
| 23H | EK2, EK3, EK7 | ||
| 24H | EK2, EK3, EK7 | ||
| 34H | EK3 | ||

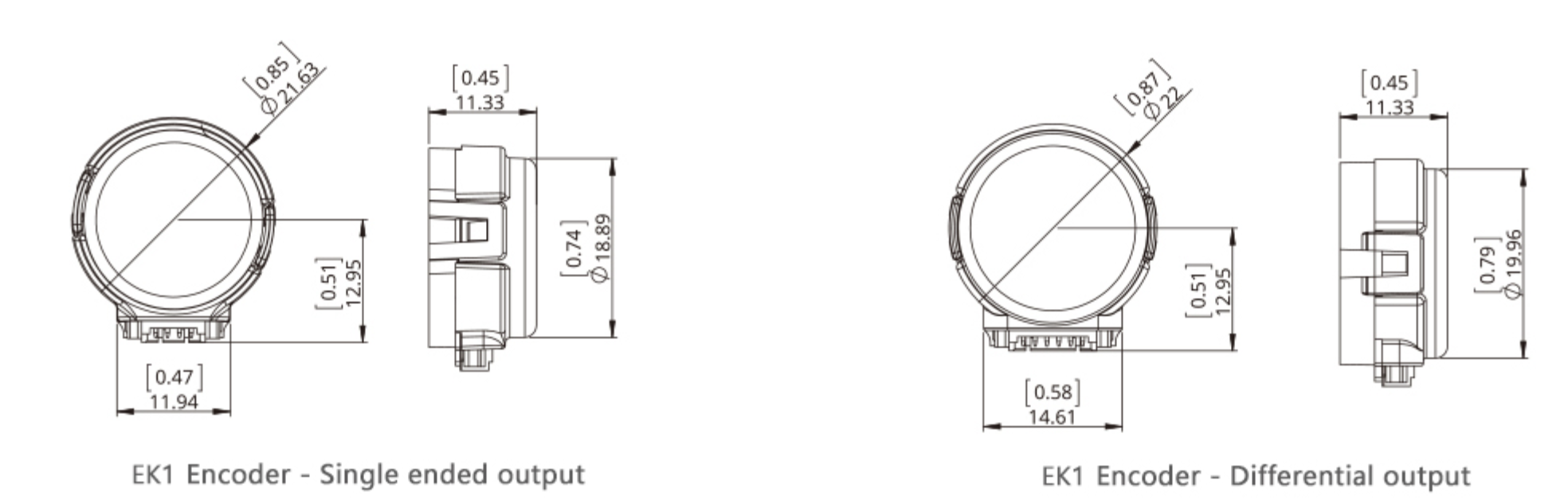

Codeur EK1 (utilisé pour les moteurs tailles 8, 11, 14, 17)* No index
| Résolution (CPR) | 100 | 108 | 120 | 125 | 128 | 200 | 250 | 256 | 300 | 360 | 400 | 500 | 1000 | 512 | 720 | 800 |
| Sortie asymétrique | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P |
| Sortie différentielle | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 |
Codeur EK2 (utilisé pour les moteurs tailles 14, 17, 23, 24)* Index / No index
| Résolution (CPR) | 50 | 100 | 192 | 200 | 250 | 256 | 360 | 400 | 500 | 720 | 900 | 1000 | 1250 | 2000 | 2500 | 4000 | 5000 | |
| Sortie asymétrique | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q | |
| Sortie différentielle | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |

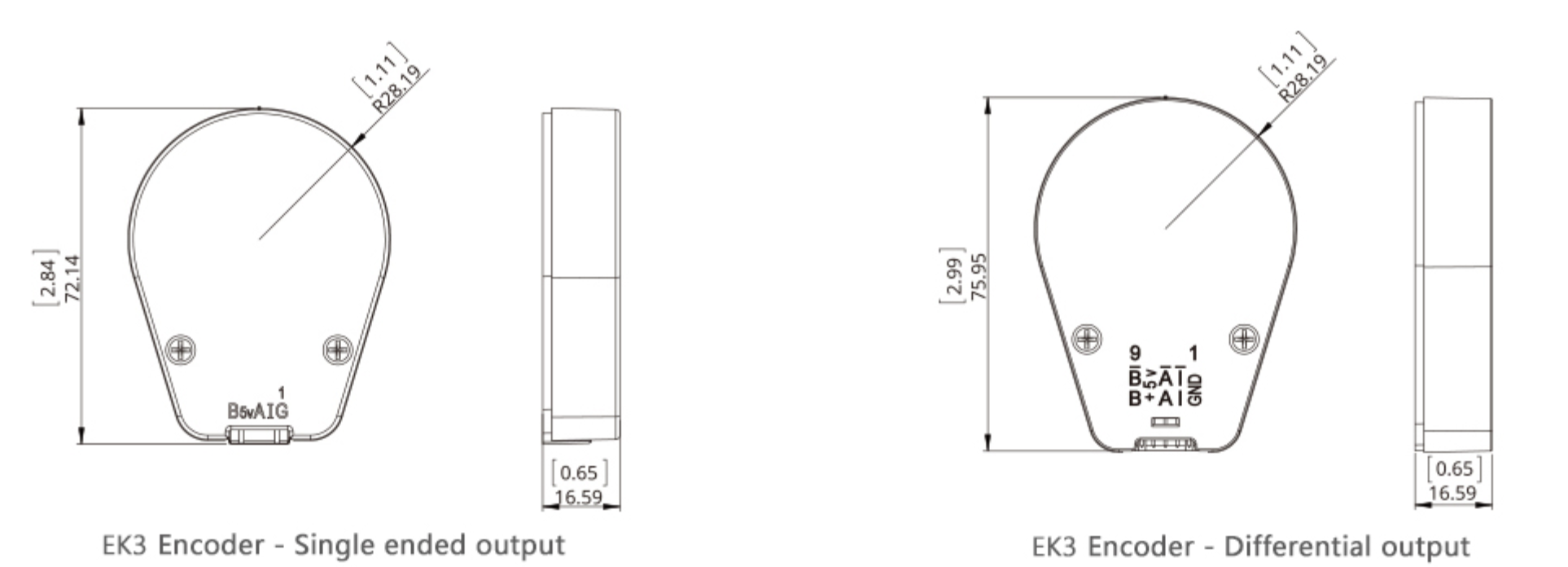

Codeur EK3 (utilisé pour les moteurs tailles 23, 24, 34)* Index / No index
| Résolution (CPR) | 64 | 100 | 200 | 500 | 1000 | 1800 | 2000 | 2500 | 3600 | 4000 | 5000 | 7200 | 8000 | 1000 |
| Sortie asymétrique | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |||||
| Sortie différentielle | A | B | C | D | E | F | G | H | I | J | K | L | M |

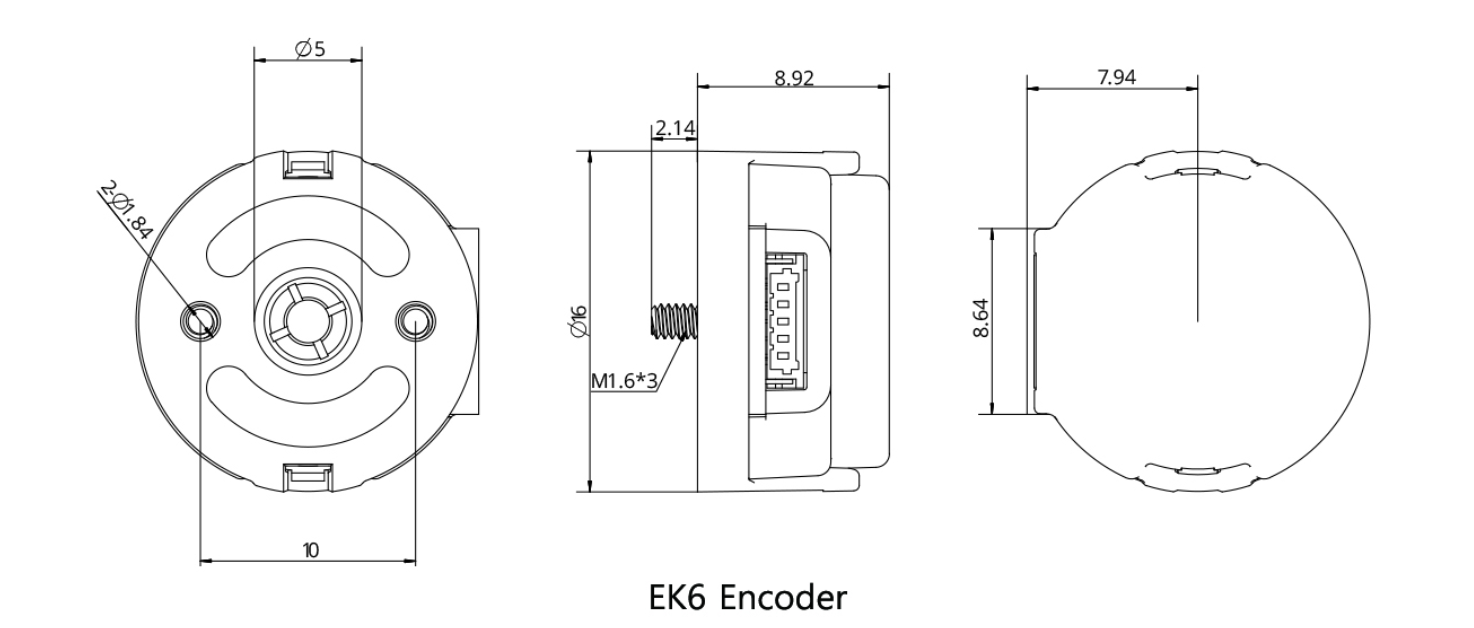

Codeur EK6 (utilisé pour les moteurs tailles 6)
| Résolution (CPR) | 250 | 256 | 500 | 512 | 1000 | 1024 | 2000 | 2048 | 4000 | 4096 |
| Sortie asymétrique | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
Codeur EK7 (utilisé pour les moteurs tailles 6, 8, 11, 14, 17, 23, 24 External / Non-captive)
| Résolution (CPR) | 1000 | 2000 | ||||||||
| Sortie asymétrique | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Sortie différentielle | A | B | C | D | E | F | G | H | I | J |
