| Caractéristiques | |
| Méthode d'entrainement | Entraînement bipolaire PWM |
|---|---|
| Signal d'entrée (Signal d'impulsion, hors ligne, de direction) | Tension d'entrée de l'optocoupleur H = 3,5 - 26 V, L = 0 - 0,8 V
Courant de conduction 6-15mA |
| Signal de sortie (Sortie d'alarme) | Sortie d'isolation photoélectrique, tension de tenue maximale 30VDC, courant de saturation maximal 50mA |
| Refroidissement | Installé dans un environnement ventilé |
| Dimensions (mm) | 118 × 78 × 34 |
| Température ambiante (°C) | 0-40 |
| Humidité ambiante (%RH) | < 85 %, pas de condensation |
| Vibrations | 10-55HZ/0,15mm |
| Température de stockage (°C) | -20-65 |
| Précaution | Éviter la poussière, les vapeurs d'huile et les gaz corrosifs |
Il est recommandé d'utiliser des moteurs pas à pas à 2 phases et 4 conducteurs.
La plage d'alimentation est de 24-72 VDC mais il est recommandé de sélectionner la tension appropriée pour un moteur pas à pas de nema 23, 24 et 34.
Pour la connexion du relais, les diodes doivent être connectées aux deux extrémités du relais comme la série IN4000.
|
|

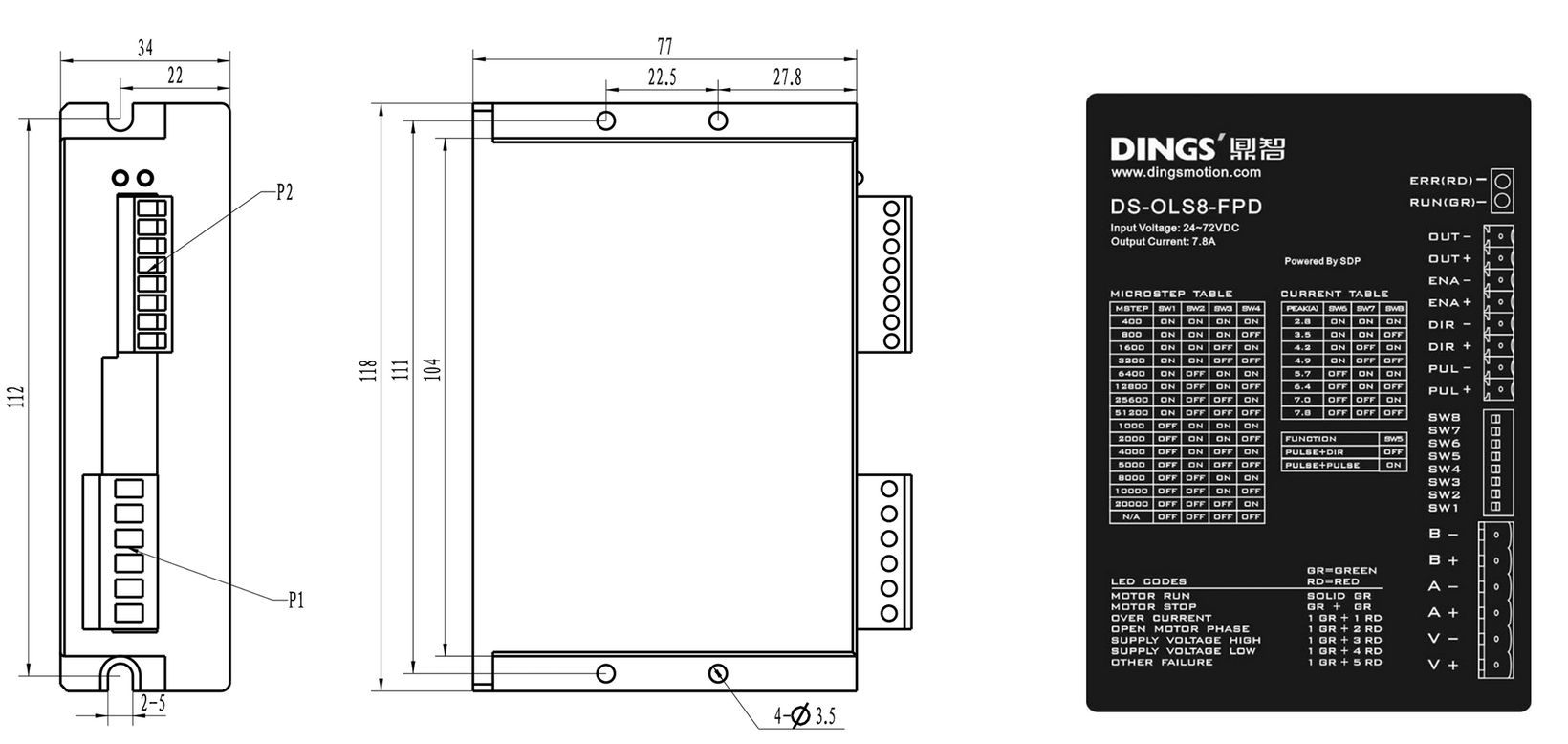

1. Lors de la conception de l'installation, veuillez tenir compte de la taille des bornes et du rythme requis pour la dissipation de la chaleur. |
