  2. Moteurs pas à pas boucle fermée pilotage Pulse et Direction
  3. Ezi-SERVO HS
moteur pas à pas nema EZI SERVO HS - Fastech

Moteur pas à pas à arbre creux Ezi-SERVO HS

Bride :
20 - 86 mm
Couple :
0,014 - 4,5 Nm
Courant :
0,5 - 3 A
Type de moteurs NEMA Bride (mm) Couple (Ncm) Courant (A) Longueur (mm) Poids (g) PDF Prix
HSE-20-20M 8 20 1,4 0,5 27,2 80
HSE-20-20L 8 20 2 0,5 38,1 100
HSE-28-28S 11 28 5,3 1,0 33,35 120
HSE-28-28M 11 28 11,7 1,0 45 160
HSE-35-35M 14 35 19 1,0 33,6 180
HSE-35-35L 14 35 36 1,0 45,6 230
HSE-42-42S 17 42 31 1,0 34,1 260
HSE-42-42L 17 42 56 2,5 48,1 360
HSE-56-56S 23 56 120 2,0 45 480
HSE-56-56M 23 56 210 2,5 65 800
HSE-86-86M 34 86 450 3,0 76 2400
Spécifications du moteur
Méthode d'entrainement BI-POLAR
Charge de poussée admissible Poids inférieur au moteur
Résistance d'isolement (Mohm) 100 MIN.(at 500 VDC)
Classe d'isolation CLASS B(130°C)
Température de fonctionnement (°C) 0 à 55

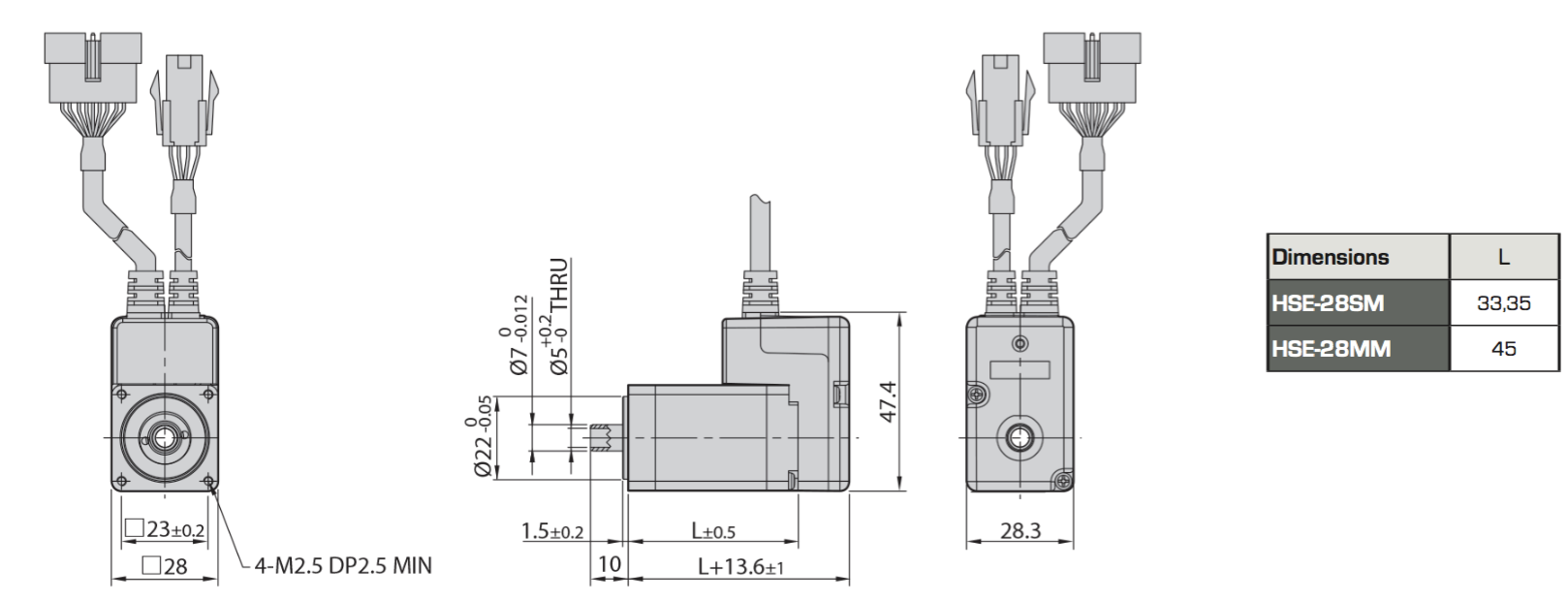

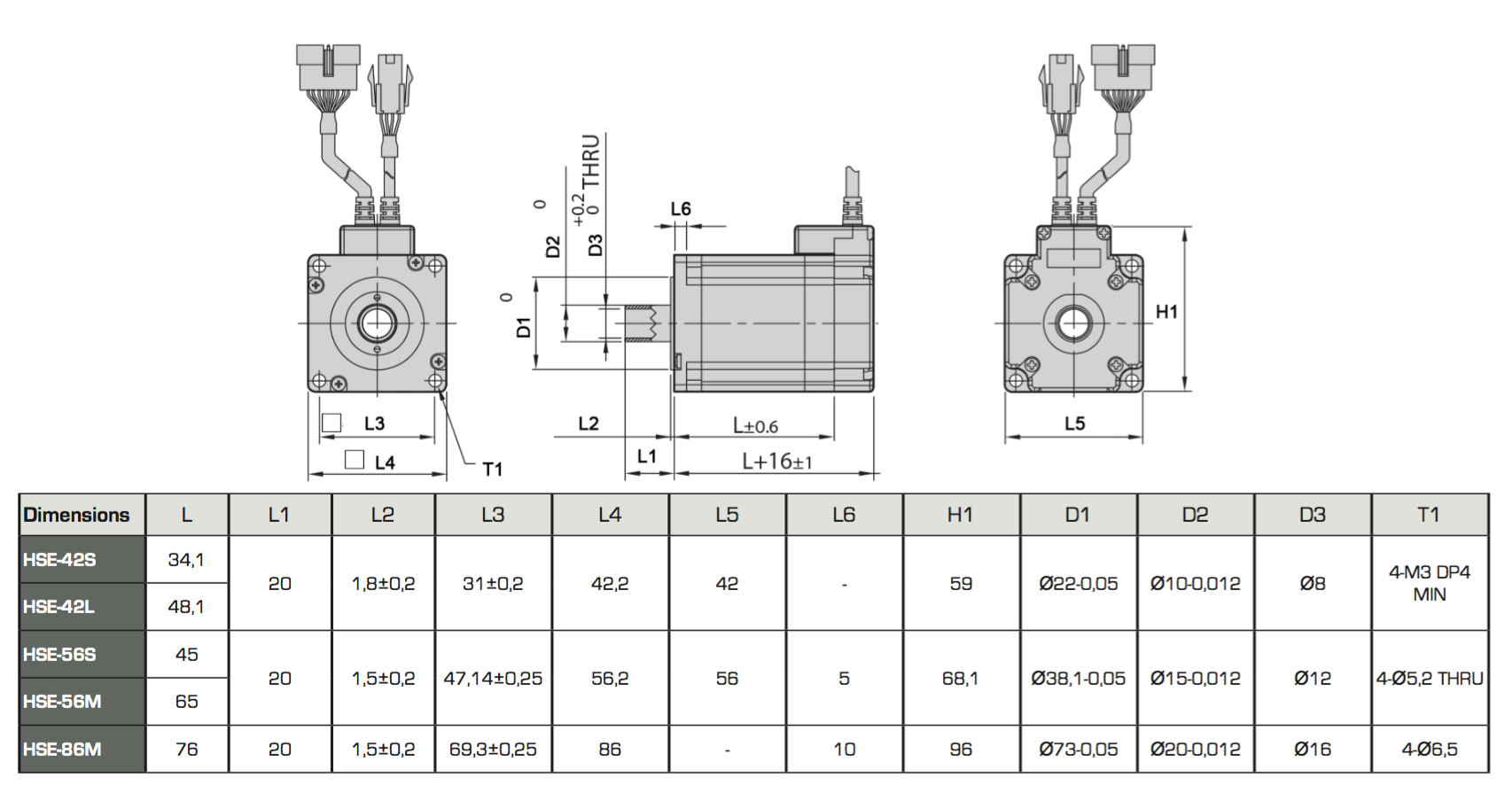

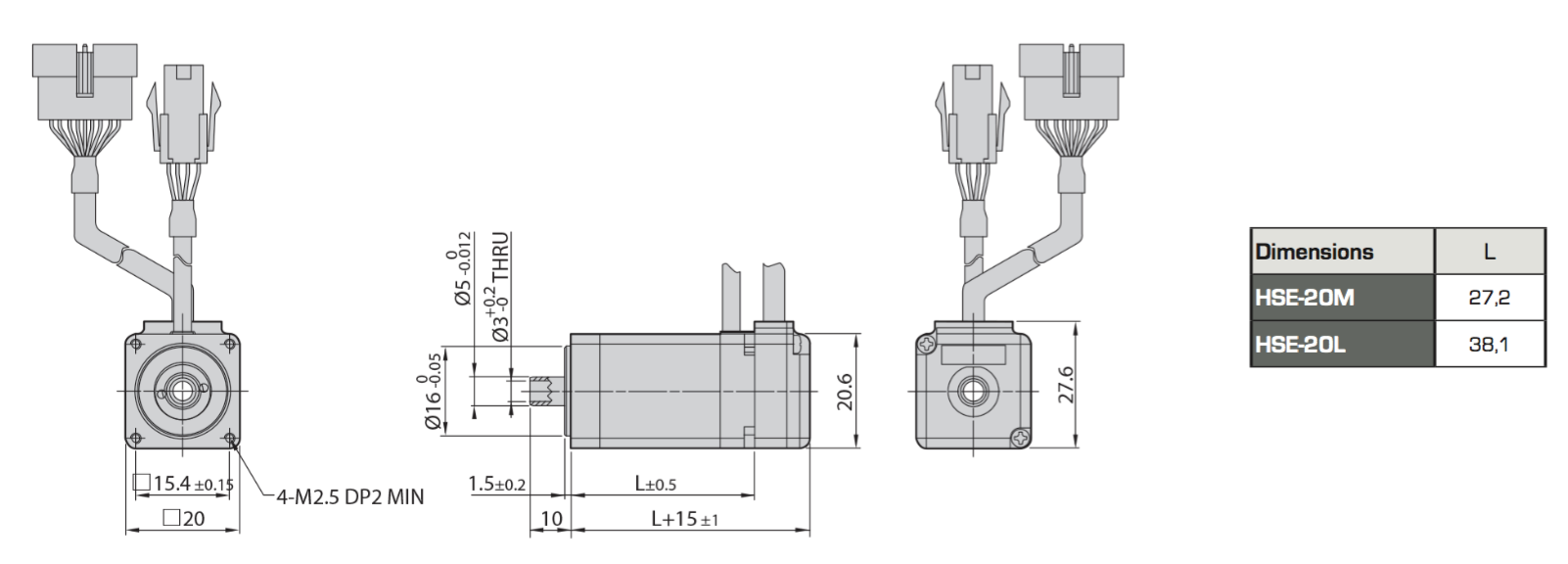

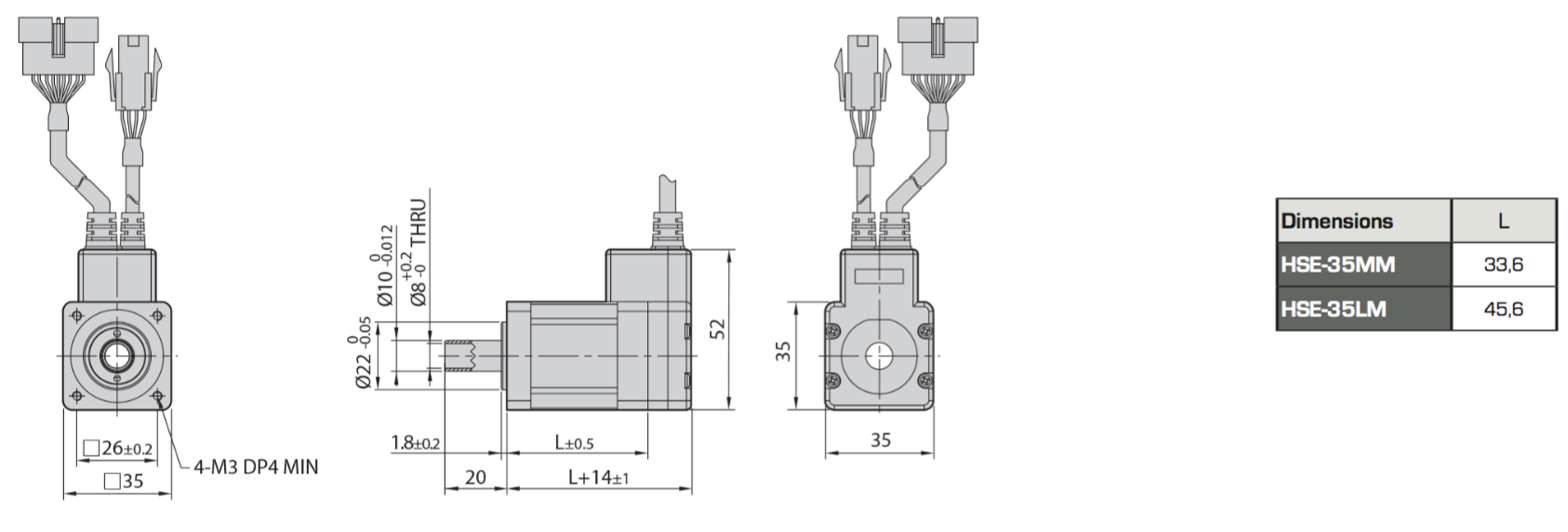

2d
2d
2d
2d

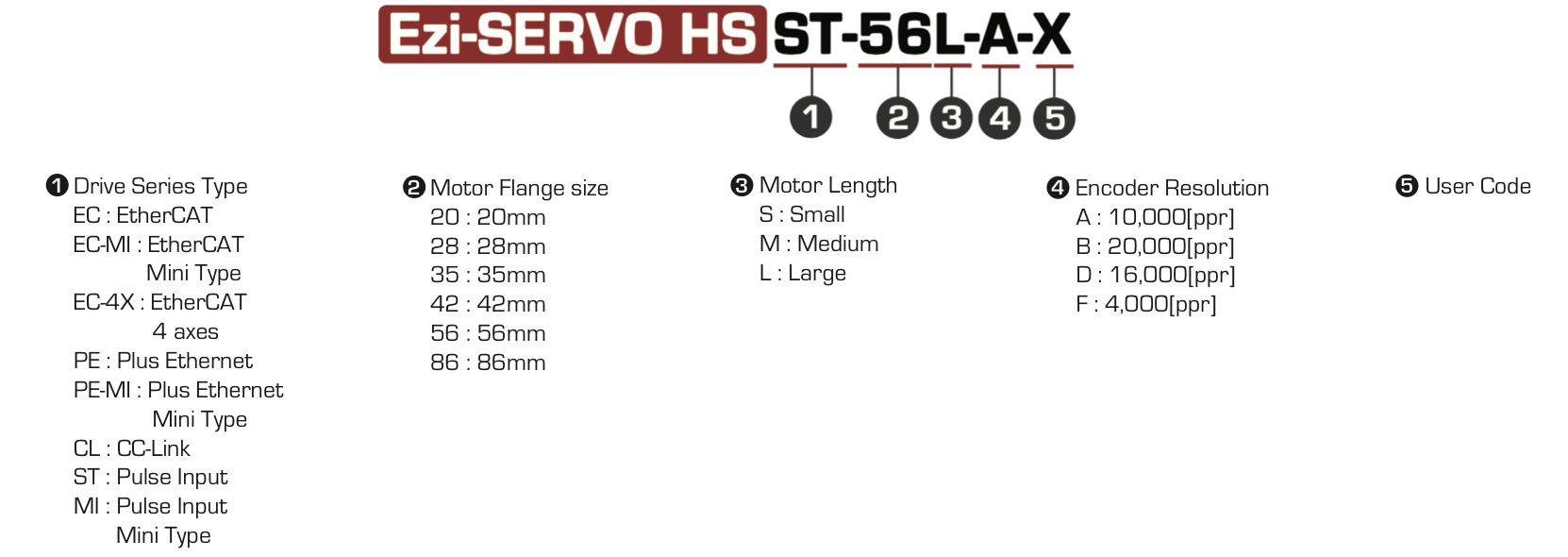

codification
