moteur avec reducteur pas à pas nema 17 - EZYACT

Motoréducteur avec électronique intégrée - Nema 17


Bride :
42 mm
Couple :
8,2 Nm
Courant :
1,6 A
Boucle :
Ouverte
Carte électronique :
TMCL-1140

Type Couple (Nm) Courant (A) Tension (V) Ratio Communication Electronique Pilotage Boucle PDF 2D 3D Prix
EZYACT-4240-STH-28 8,2 1,6 24 28 USB, RS485 Intégrée I/Os, communication Ouverte
EZYACT-4240-STH-28-CANOPEN 8,2 1,6 24 28 USB, RS485, CANopen Intégrée I/Os, communication Ouverte
Caractéristiques
Technologie Pas à pas
Bride 42 mm
Tension d'alimentation 9 à 28 Vdc
Réducteur 1:28
Pilotage I/Os, communication
Nombre de pas moteur 200
Nombre d'entrées 3 digitales et 1 analogique
Nombre de sorties 1 sortie digitale +5V et sortie digitale VDD
Mico pas De 1 à 256
Modification à la volée des paramètres de mouvement Oui
Conformité RoHS
Compatible avec LabVIEW Oui
Câbles fournis Oui


Une solution qui intègre un motoréducteur et un variateur.
Ce motoréducteur de ratio 1:28 avec électronique intégrée est une solution mécatronique basé sur un variateur TMCM-1140.
Il peut être contrôlé via l'interface USB (Câble fourni) à travers le logiciel TMCL ou avec un programme autonome résidant dans la carte.
L'alimentation, l'interface et les I/O peuvent être reliés grâce à des connecteurs JST (Câbles fournis).
La technologie coolStep (pour le contrôle courant sans capteur dépendant de la charge) permet une utilisation moteur efficace.
Avec le stallGuard2, la charge de l'actionneur peut être détectée dans de hautes résolutions.
Le logiciel TMCL permettant le contrôle du moteur peut être téléchargé gratuitement dans l'onglet "Téléchargement".

2D moteur pas à pas ezyact4240-sth-28

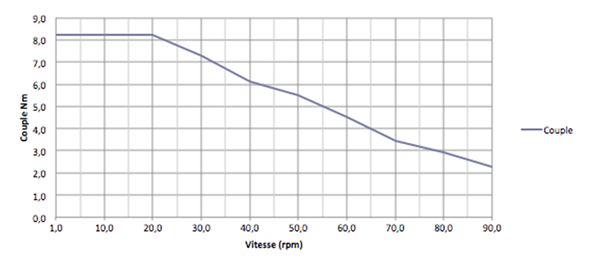

Evolution du couple en fonction de la vitesse sous 24V/2A :
courbe moteur pas à pas ezyact4240-sth-28
Manuel d'utilisation EZYACT4240-STH-28
Manuel d'utilisation EZYACT-4240-STH-28-CANOPEN
Manuel logiciel Valable pour tous les motoréducteurs EZYACT
Logiciel Valable pour tous les motoréducteurs EZYACT

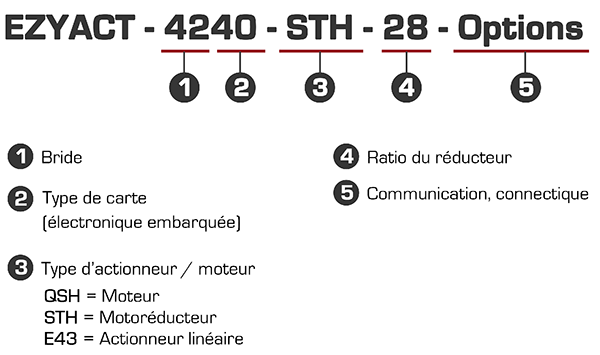

codification
