moteur pas à pas nema EZI SERVO II Plus-E - Fastech

Moteur pas à pas avec variateur Ezi-SERVO II Plus-E-ALL


Bride :
42 - 86 mm
Couple :
0,44 - 12 Nm
Courant :
1,2 - 6 A
Type de moteurs Type de variateurs NEMA Bride (mm) Couple (Ncm) Courant (A) Longueur (mm) Poids (g) PDF Prix
Ezi-SERVOII-PE-ALL-42-42M Ezi-SERVOII-PE-ALL-42 17 42 44 1,2 40 280
Ezi-SERVOII-PE-ALL-42-42L Ezi-SERVOII-PE-ALL-42 17 42 50 1,2 48 350
Ezi-SERVOII-PE-ALL-42-42XL Ezi-SERVOII-PE-ALL-42 17 42 65 1,2 60 500
Ezi-SERVOII-PE-ALL-56-56S Ezi-SERVOII-PE-ALL-56 23 56 64 3,0 46 500
Ezi-SERVOII-PE-ALL-56-56M Ezi-SERVOII-PE-ALL-56 23 56 100 3,0 55 720
Ezi-SERVOII-PE-ALL-56-56L Ezi-SERVOII-PE-ALL-56 23 56 150 3,0 80 1150
Ezi-SERVOII-PE-ALL-60-60S Ezi-SERVOII-PE-ALL-60 24 60 88 4,0 47 600
Ezi-SERVOII-PE-ALL-60-60M Ezi-SERVOII-PE-ALL-60 24 60 128 4,0 56 1000
Ezi-SERVOII-PE-ALL-60-60L Ezi-SERVOII-PE-ALL-60 24 60 240 4,0 85 1300
Ezi-SERVOII-PE-ALL-86-86M Ezi-SERVOII-PE-ALL-86 34 86 450 6,0 78 2300
Ezi-SERVOII-PE-ALL-86-86L Ezi-SERVOII-PE-ALL-86 34 86 850 6,0 117 3800
Ezi-SERVOII-PE-ALL-86-86XL Ezi-SERVOII-PE-ALL-86 34 86 1200 6,0 155 5300
Spécifications du moteur
Résistance d'isolement (Mohm) 100 MIN.(at 500 VDC)
Classe d'isolation CLASS B(130°C)
Température de fonctionnement (°C) 0 à 55
Spécifications du variateur
Alimentation 24 VDC ±10% / 40-70 VDC for Ezi-SERVOII-PE-ALL -86
Méthode de contrôle Closed loop control with 32bit MCU
Consommation de courant Max 500mA (Except motor current)
Température ambiante In use : 0 - 50°C / In storage : -20 - 70°C
Humidité In use : 35 - 85% RH (Non-Condensing) / In storage : 10 -90% RH (Non-Consending)
Vib. Resist 0,5g
Vitesse de rotation 0 - 3,000 (rpm) *1
Résolution (ppr) Encoder A : 10,000(ppr) : 500 1,000 1,600 2,000 3,600 5,000 6,400 7,200 10,000 Encoder B : 20,000(ppr) : 500 1,000 1,600 2,000 3,600 5,000 6,400 7,200 10,000 20,000 (Selectable by parameter)
Fonctions de protection Over Current Error, Over Speed Error, Position Tracking Error, Over Load Error, Over Tempe- rature Error, Over Regenerated Voltage Error, Motor Connect Error, Encoder Connect Error, In-Position Error, ROM Error, Position Overflow Error
IO Signal - Signaux d'entrée 3 dedicated inputs (LIMIT+, LIMIT-, ORIGIN), 3 programmable inputs (Photocoupler)
IO Signal - Signaux de sortie 1 dedicated output (Compare Out), 1 programmable output (Photocoupler), Brake
*1 : Up to the resolution of 10,000[ppr], maximum speed can be reached by 3,000[rpm] and with the resolution more than 10,000[ppr], maximum speed shall be reduced accordingly.

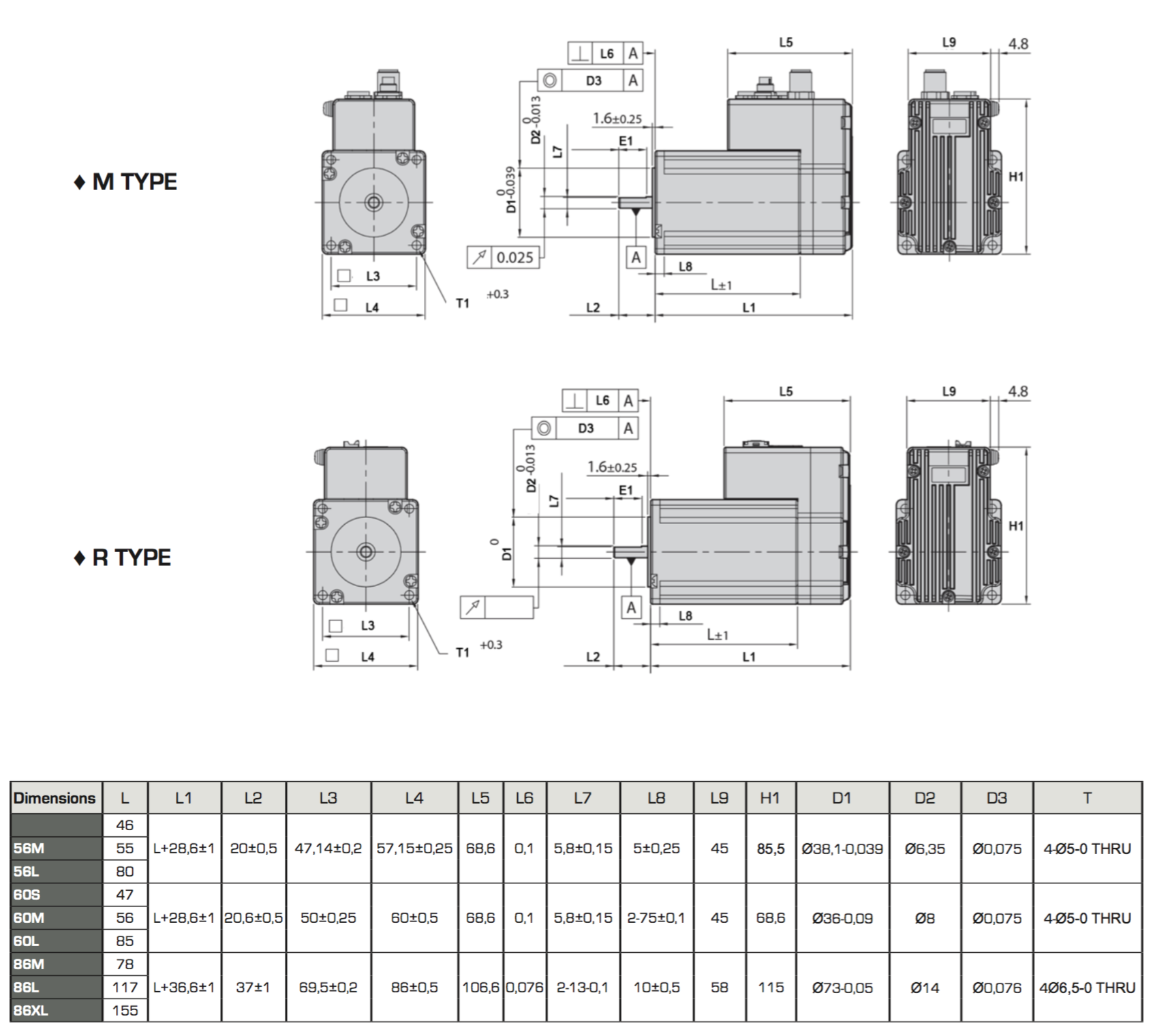

2d

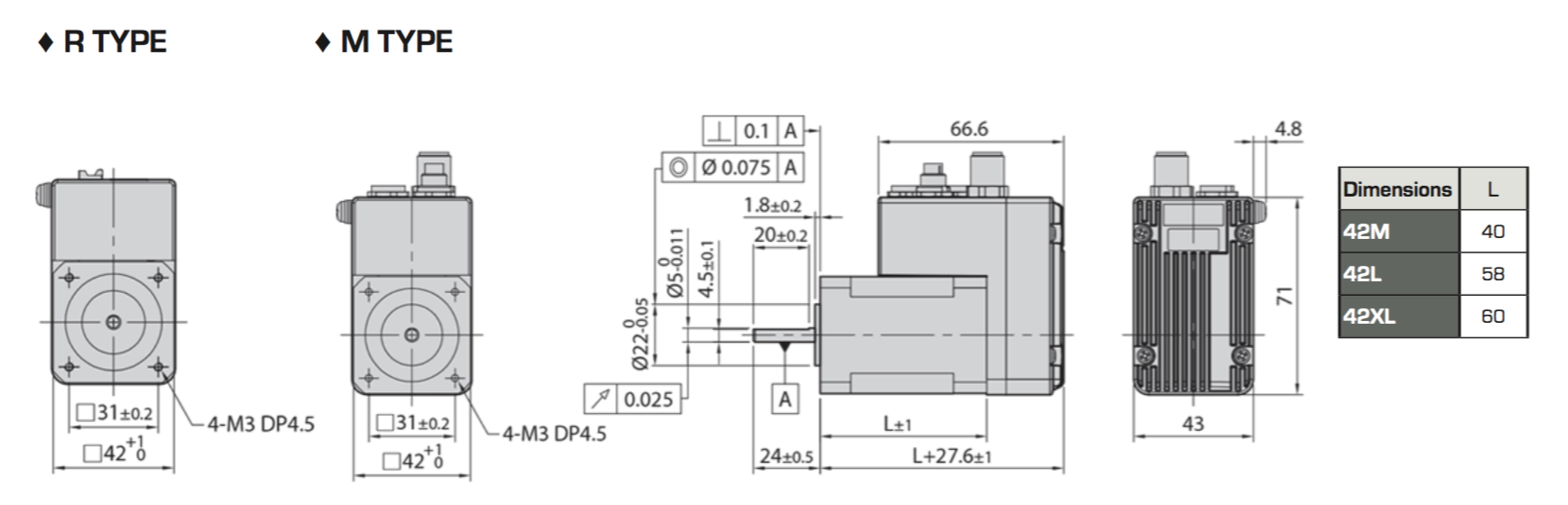

2d

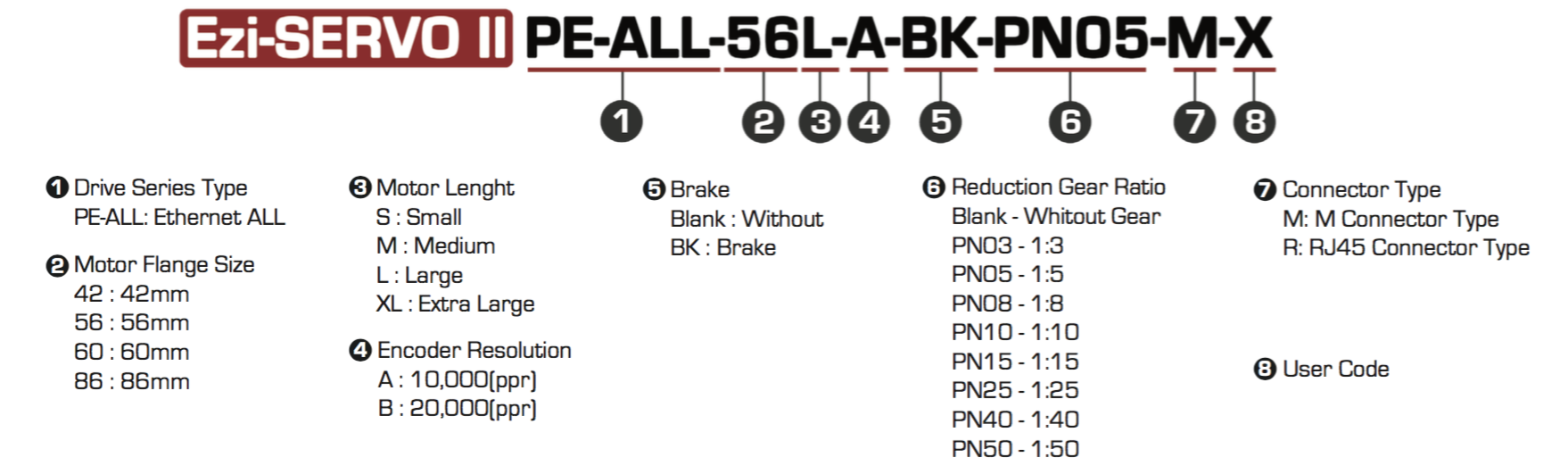

codification
