moteur pas à pas nema S-servo II-MINI - Fastech

Servomoteur pas à pas S-SERVO II-MINI


Bride :
20 - 60 mm
Couple :
0,018 - 2,40 Nm
Courant :
0,6 - 4,0 A
Type de moteurs Type de variateurs NEMA Bride (mm) Couple (Ncm) Courant (A) Longueur (mm) Poids (g) PDF Prix
SM-20-20M SV2-PD-MI-20 8 20 1,8 0,6 33 92
SM-20-20L SV2-PD-MI-20 8 20 3,7 0,6 38 105
SM-28-28S SV2-PD-MI-28 11 28 6,9 0,67 32 146
SM-28-28M SV2-PD-MI-28 11 28 9,8 0,67 45 203
SM-28-28L SV2-PD-MI-28 11 28 11,8 0,67 50 227
SM-35-35M SV2-PD-MI-35 14 35 7,8 0,8 26 152
SM-35-35L SV2-PD-MI-35 14 35 13,7 1,0 36 210
SM-42-42S SV2-PD-MI-42 17 42 21,6 1,3 33 278
SM-42-42M SV2-PD-MI-42 17 42 35,3 1,68 39 341
SM-42-42L SV2-PD-MI-42 17 42 43,1 1,68 47 416
SM-42-42XL SV2-PD-MI-42 17 42 65 1,2 60 566
SM-56-56S - 23 56 53,9 2,8 41 506
SM-56-56M - 23 56 100 2,8 56 742
SM-56-56L - 23 56 172 2,8 76 1075
SM-60-60S - 24 60 88 4,0 47 700
SM-60-60M - 24 60 128 4,0 56 864
SM-60-60L - 24 60 240 4,0 85 1418
Spécifications du moteur
Résistance d'isolement (Mohm) 100 MIN.(at 500 VDC)
Classe d'isolation CLASS B(130°C)
Température de fonctionnement (°C) 0 à 55
Spécifications du variateur
Alimentation 24 VDC ±10%
Méthode de contrôle Closed loop control with 32bit MCU
Consommation de courant Max 500mA (Except motor current)
Température ambiante In use : 0 - 50°C / In storage : -20 - 70°C
Humidité In use : 35 - 85% RH (Non-Condensing) / In storage : 10 -90% RH (Non-Consending)
Vib. Resist 0,5g
Vitesse de rotation 0 - 3,000 (rpm)
Résolution (ppr) 500 1,000 1,600 2,000 3,200 3,600 4,000 5,000 6,400 8,000 10,000 20,000 25,000 36,000 40,000 50,000 (Selectable by DIP Switch)
Fonctions de protection Over Current Error, Over Speed Error, Position Tracking Error, Over Load Error, Over Temperature Error, Over Regenerated Voltage Error, Motor Connect Error, Encoder Connect Error, In-Position Error, ROM Error, Position Overflow Error
Affichage LED Power status, In-Position status, Enable status, Alarm status
IO Signal - Signaux d'entrée Position Command Pulse, Enable, Alarm Reset (Photocoupler Input)
IO Signal - Signaux de sortie In-Position, Alarm (Photocoupler Output), Brake

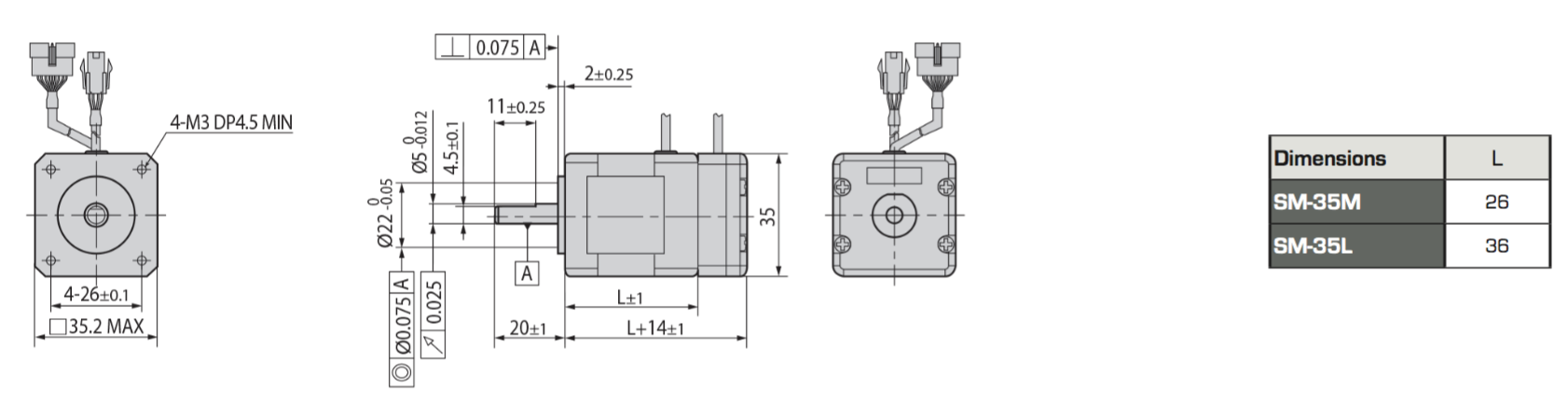

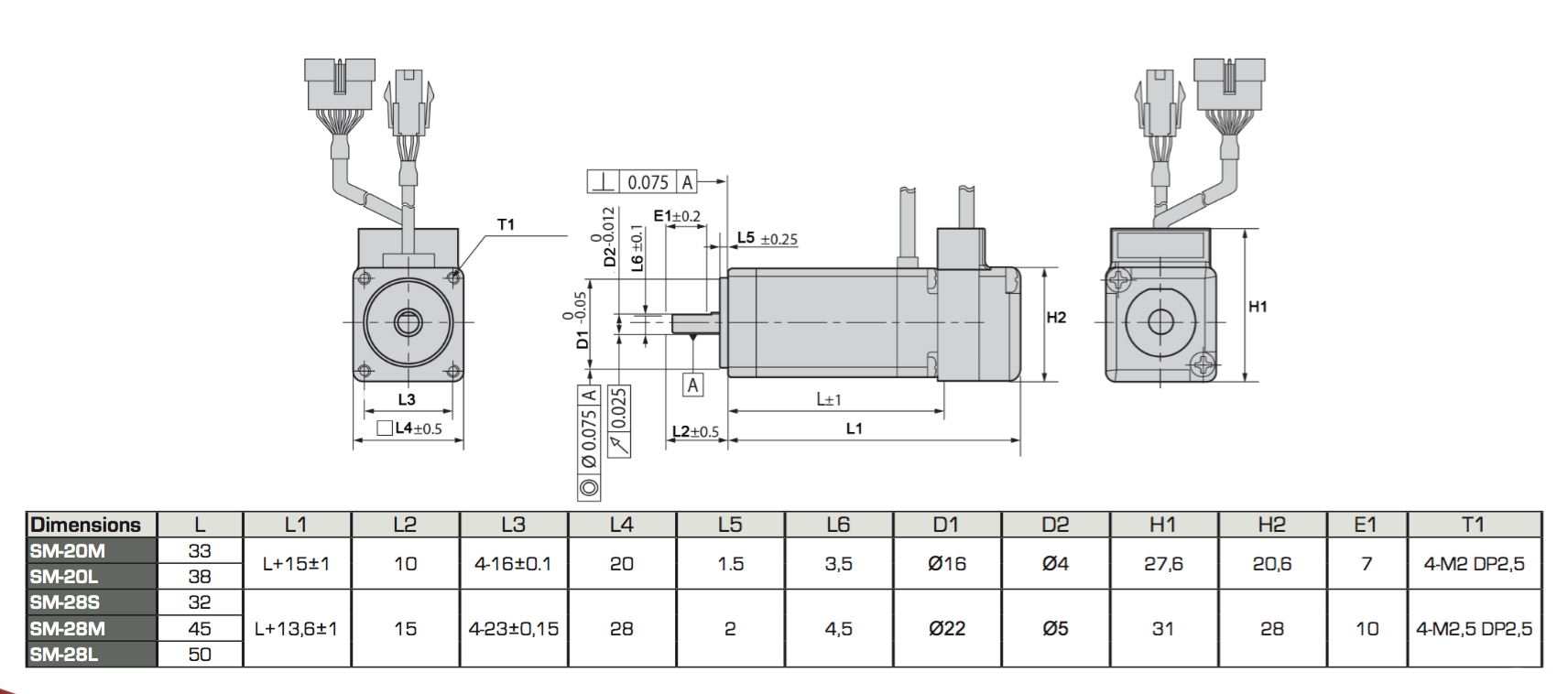

2d
2d
2d

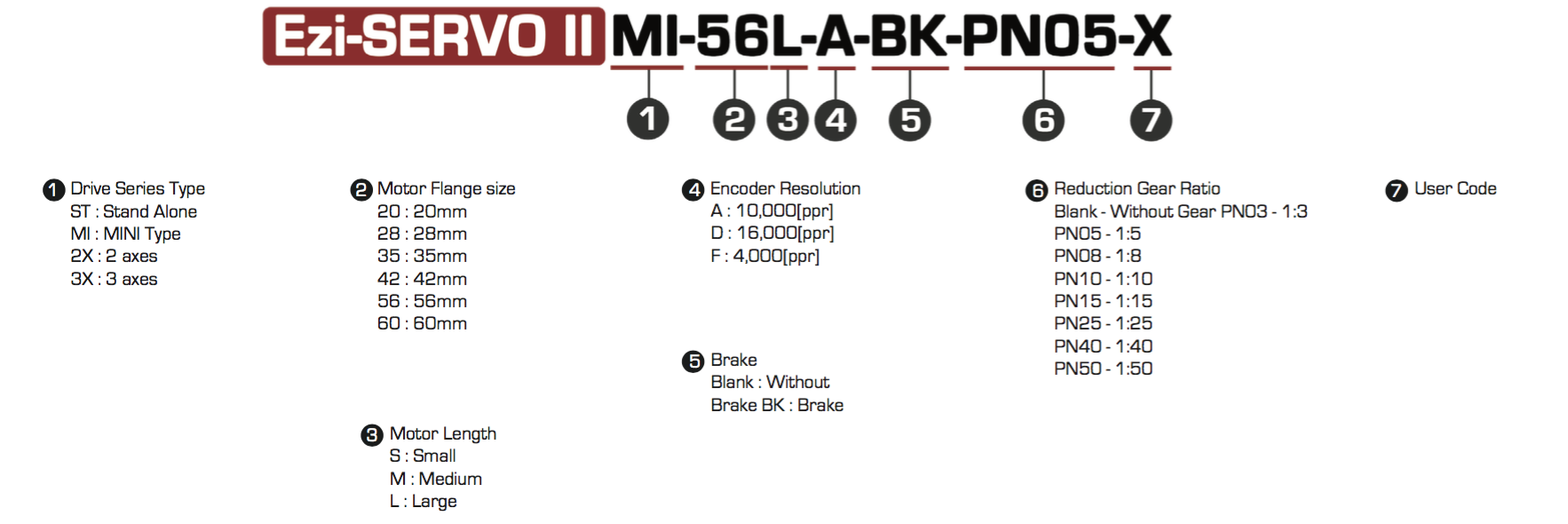

codification
