actionneur linéaire nema 23

Actionneur linéaire version externe nema 23

Bride :
57 mm
Tension :
2,1 - 10,8 V
Courant :
1 - 4 A
Références Tension (V) Courant (A) Résistance (Ω) Inductance (mH) Poids (g) Nombre de fils Longueur (mm) PDF 2D Prix
ACT2345-10-E150 6,4 1,0 6,4 16,4 585 4 45
ACT2345-20-E150 3,2 2,0 1,75 4,1 585 4 45
ACT2345-30-E150 2,1 3,0 0,8 1,7 585 4 45
ACT2365-10-E150 10,8 1,0 11,5 32,0 880 4 65
ACT2365-25-E150 4,2 2,5 2,0 5,2 880 4 65
ACT1748-28-E150 2,4 4,0 0,7 2,0 880 4 65

Available lead screw and travel per step

Screw Dia. (inch) Srew Dia. (mm) Lead (inch) Lead (mm) Lead Code Travel Per Step @ 1,8 deg (mm) Travel Per Step @ 0,9 deg (mm)
0,315 10,000 0,079 2,0000 MG 0,0100 0,0050
0,315 8,000 0,158 4,0000 MM 0,0200 0,0100
0,315 8,000 0,315 8,0000 MT 0,0400 0,0200
0,375 9,525 0,025 0,6350 A 0,0030 0,0016
0,375 9,525 0,050 1,2700 D 0,0060 0,0032
0,375 9,525 0,062 1,5875 F 0,0080 0,0040
0,375 9,525 0,083 2,1167 H 0,0110 0,0053
0,375 9,525 0,100 2,5400 K 0,0120 0,0064
0,375 9,525 0,125 3,1750 L 0,0150 0,0079
0,375 9,525 0,167 4,2333 P 0,0210 0,0106
0,375 9,525 0,200 5,0800 R 0,0250 0,0127
0,375 9,525 0,250 6,3500 S 0,0310 0,0159
0,375 9,525 0,375 9,5250 V 0,0470 0,0238
0,375 9,525 0,384 9,7536 W 0,0480 0,0244
0,375 9,525 0,400 10,1600 X 0,0510 0,0254
0,375 9,525 0,500 12,7000 Y 0,0630 0,0318
0,375 9,525 1,000 25,400 Z 0,1270 0,0635

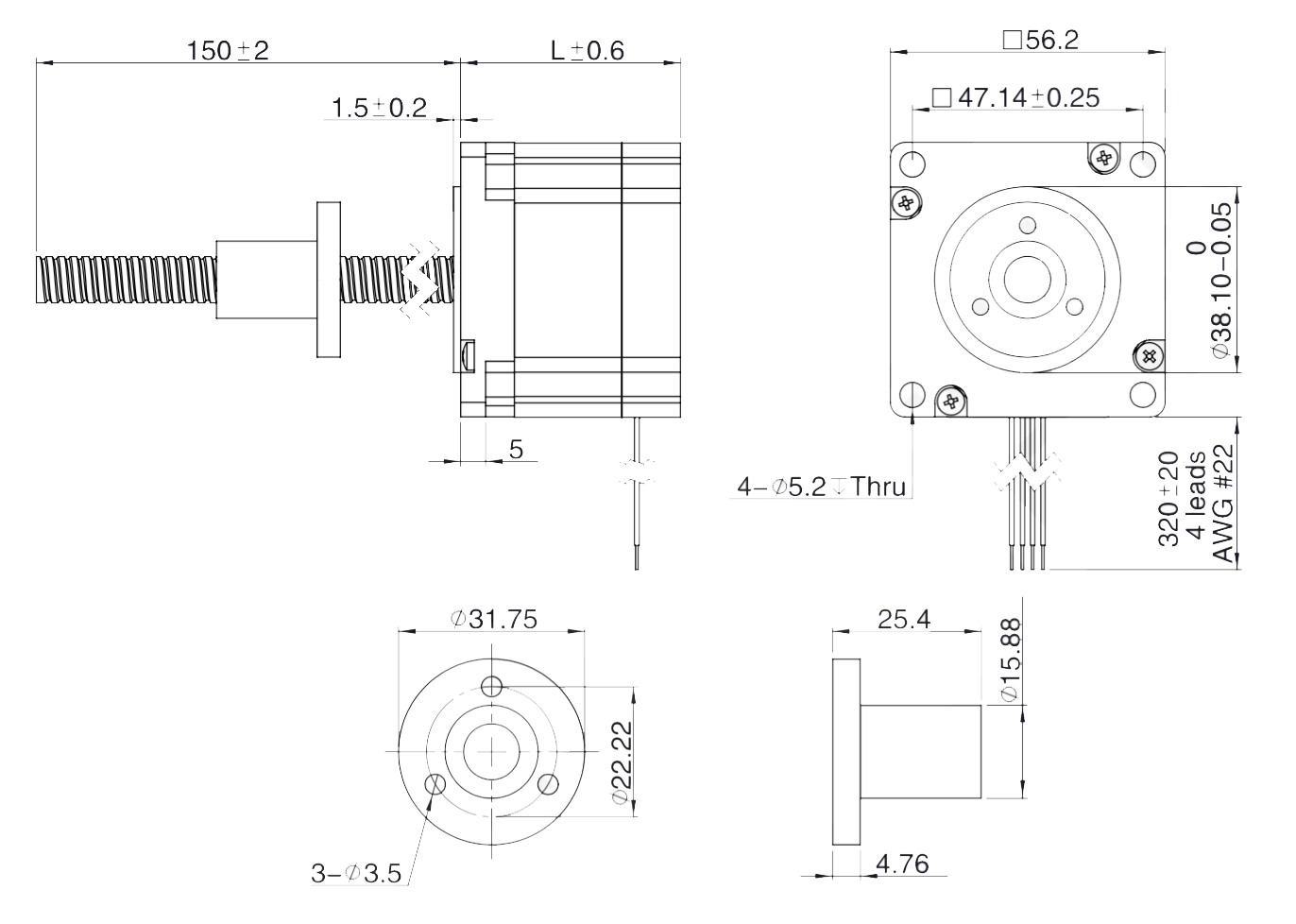

2d actionneur linéaire version externe Nema 23

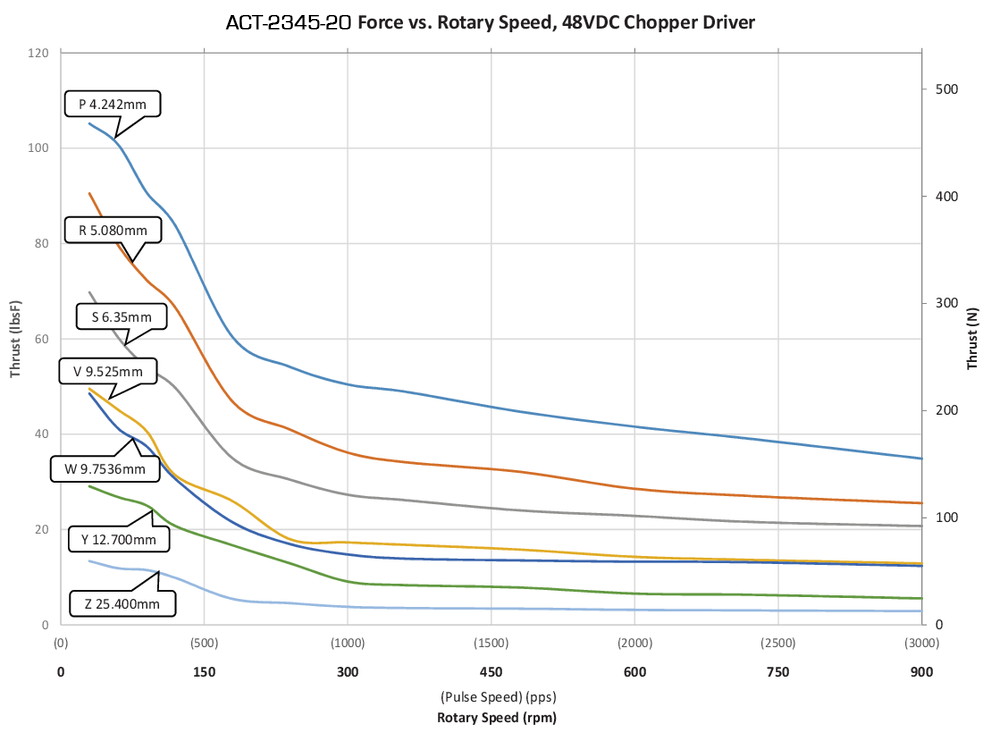

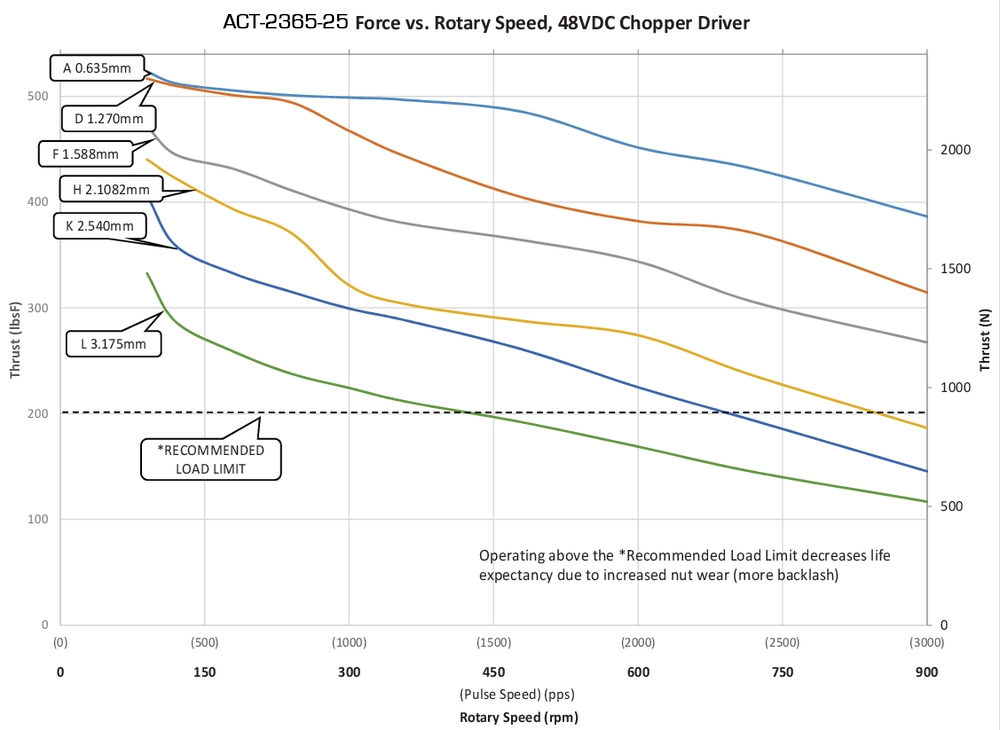

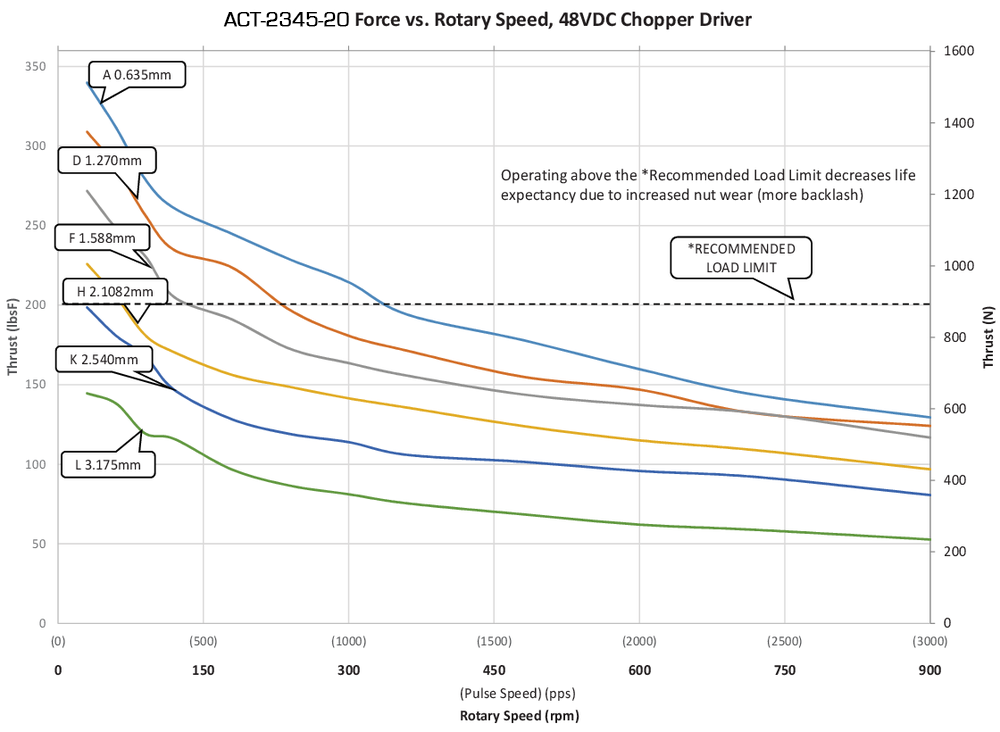

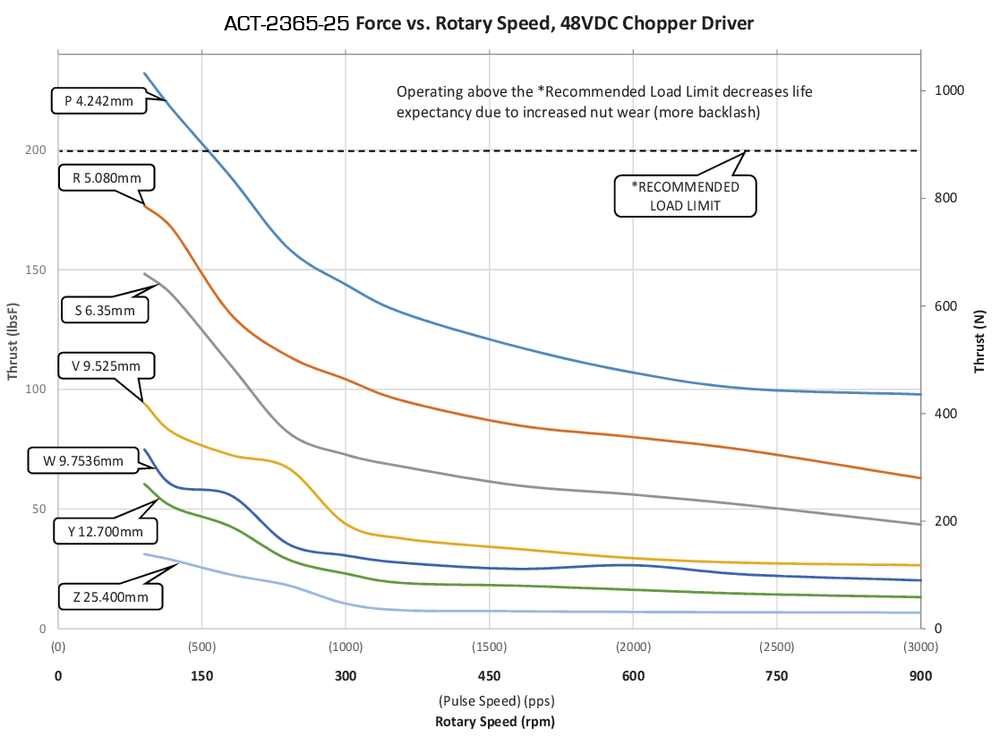

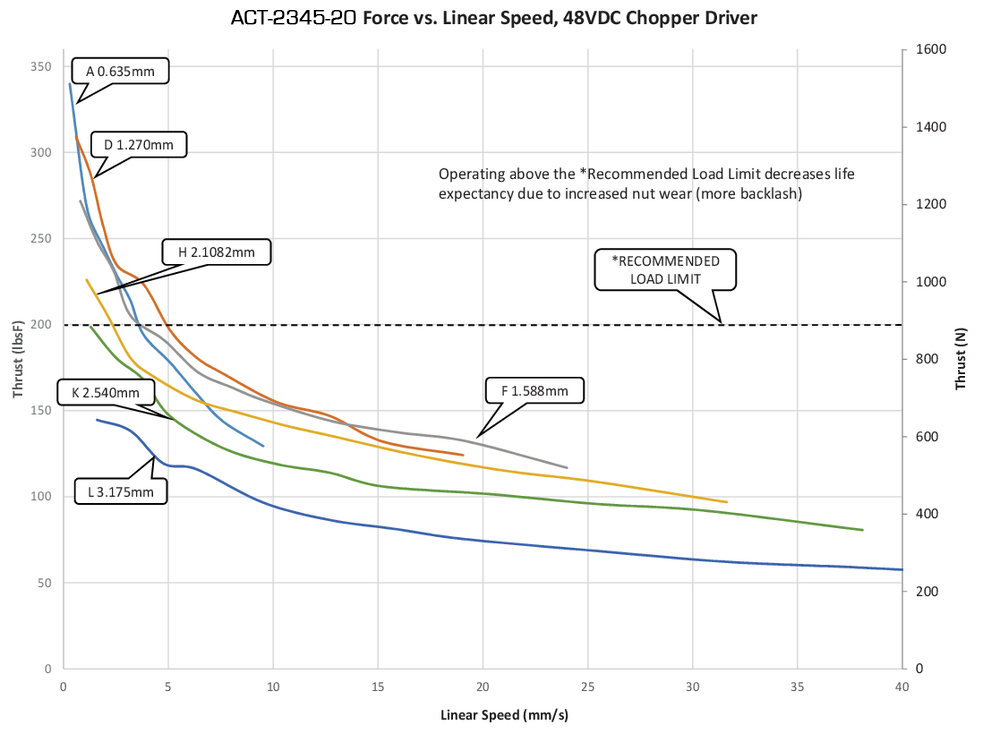

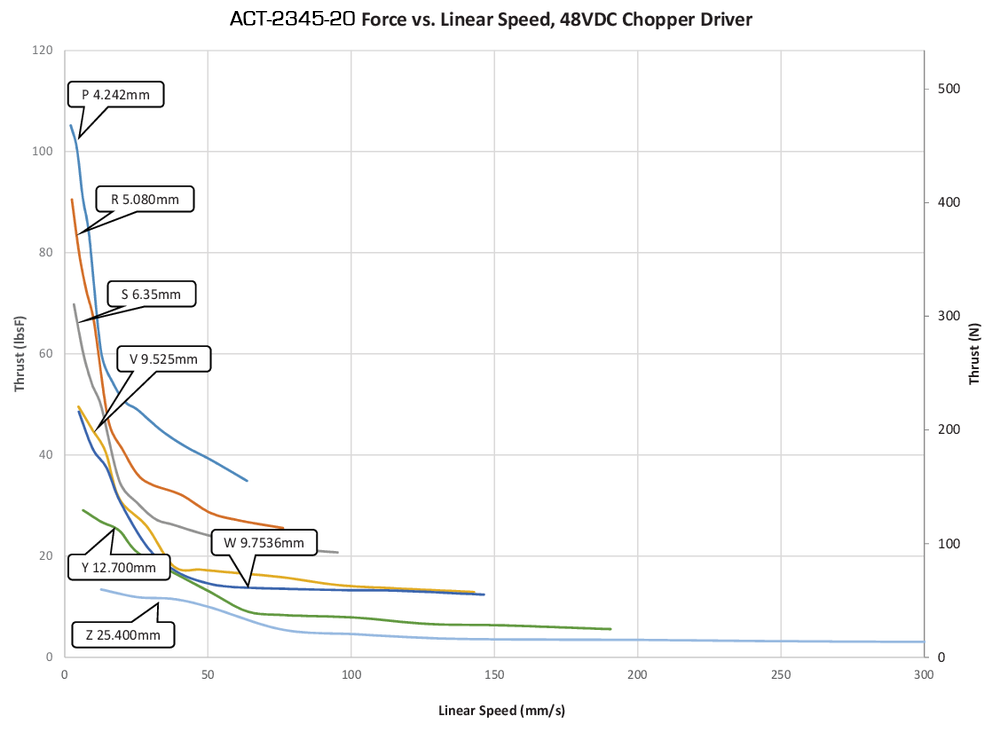

courbe actionneur linéaire Nema 23 courbe actionneur linéaire Nema 23
courbe actionneur linéaire Nema 23 courbe actionneur linéaire Nema 23
courbe actionneur linéaire Nema 23 courbe actionneur linéaire Nema 23
courbe actionneur linéaire Nema 23 courbe actionneur linéaire Nema 23
