  2. Gamme d'actionneurs linéaires
  3. Actionneurs linéaires version externe
  4. Nema 34
actionneur linéaire nema 34

Actionneur linéaire version externe nema 34

Bride :
86 mm
Tension :
2,85 - 12 V
Courant :
3 - 5,5 A
Références Tension (V) Courant (A) Résistance (Ω) Inductance (mH) Poids (g) Nombre de fils Longueur (mm) PDF 2D Prix
ACT3476-12-E150 12,0 1,3 9,2 71,0 2370 4 76
ACT3476-30-E150 5,7 3,0 1,9 15,0 2370 4 76
ACT3476-55-E150 2,85 5,5 0,52 4,5 2370 4 76

Available lead screw and travel per step

Screw Dia. (inch) Srew Dia. (mm) Lead (inch) Lead (mm) Lead Code Travel Per Step @ 1,8 deg (mm) Travel Per Step @ 0,9 deg (mm)
0,625 15,875 0,100 2,540 K 0,0127 0,0051
0,625 15,875 0,125 3,175 L 0,0159 0,0064
0,625 15,875 0,200 5,080 R 0,0254 0,0102
0,625 15,875 0,250 6,350 S 0,0318 0,0127
0,625 15,875 0,500 12,700 Y 0,0635 0,0318
0,625 15,875 1,000 25,400 Z 0,1270 0,0508

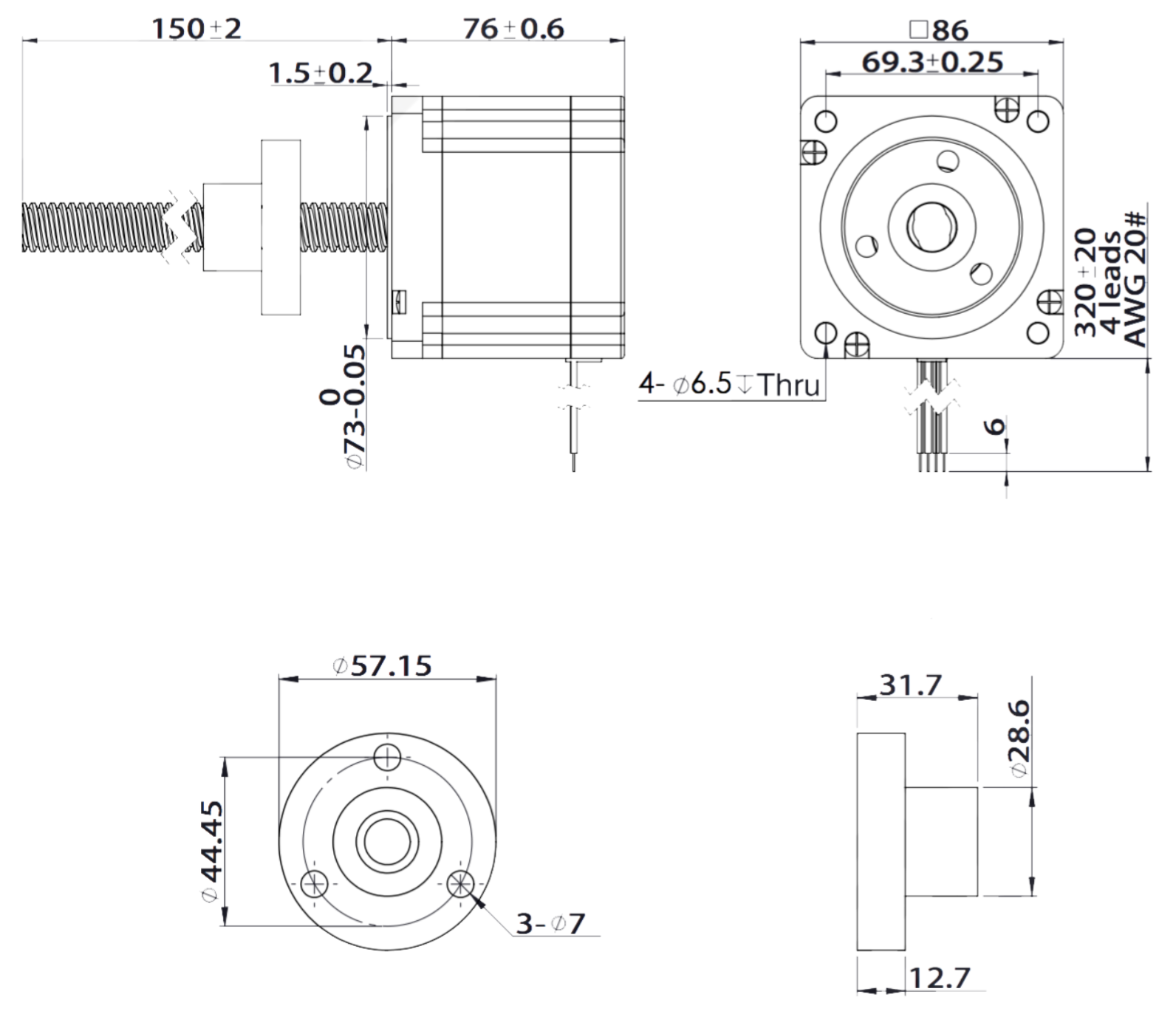

2d actionneur linéaire version externe Nema 34
courbe actionneur linéaire Nema 34 courbe actionneur linéaire Nema 34
