actionneur linéaire nema 8

Actionneur linéaire version kaptive nema 8

Bride :
20 mm
Tension :
2,5 - 4,4 V
Courant :
0,5 A
Références Tension (V) Courant (A) Résistance (Ω) Inductance (mH) Poids (g) Nombre de fils Longueur (mm) PDF 2D Prix
ACT0827-05-K 2.5 0,5 5,1 1,5 51 4 27,2
ACT0838-05-K 4,4 0,5 8,8 2,7 74 4 38,1

Available lead screw and travel per step

Screw Dia. (inch) Srew Dia. (mm) Lead (inch) Lead (mm) Lead Code Travel Per Step @ 1,8 deg (mm)
0,138 3,5 0,012 0,3000 AF 0,0015
0,138 3,5 0,024 0,6096 AA 0,0030
0,138 3,5 0,048 1,2192 B 0,0061
0,138 3,5 0,079 2,0000 G 0,0100
0,138 3,5 0,158 4,0000 M 0,0200
0,138 3,5 0,315 8,0000 T 0,0400

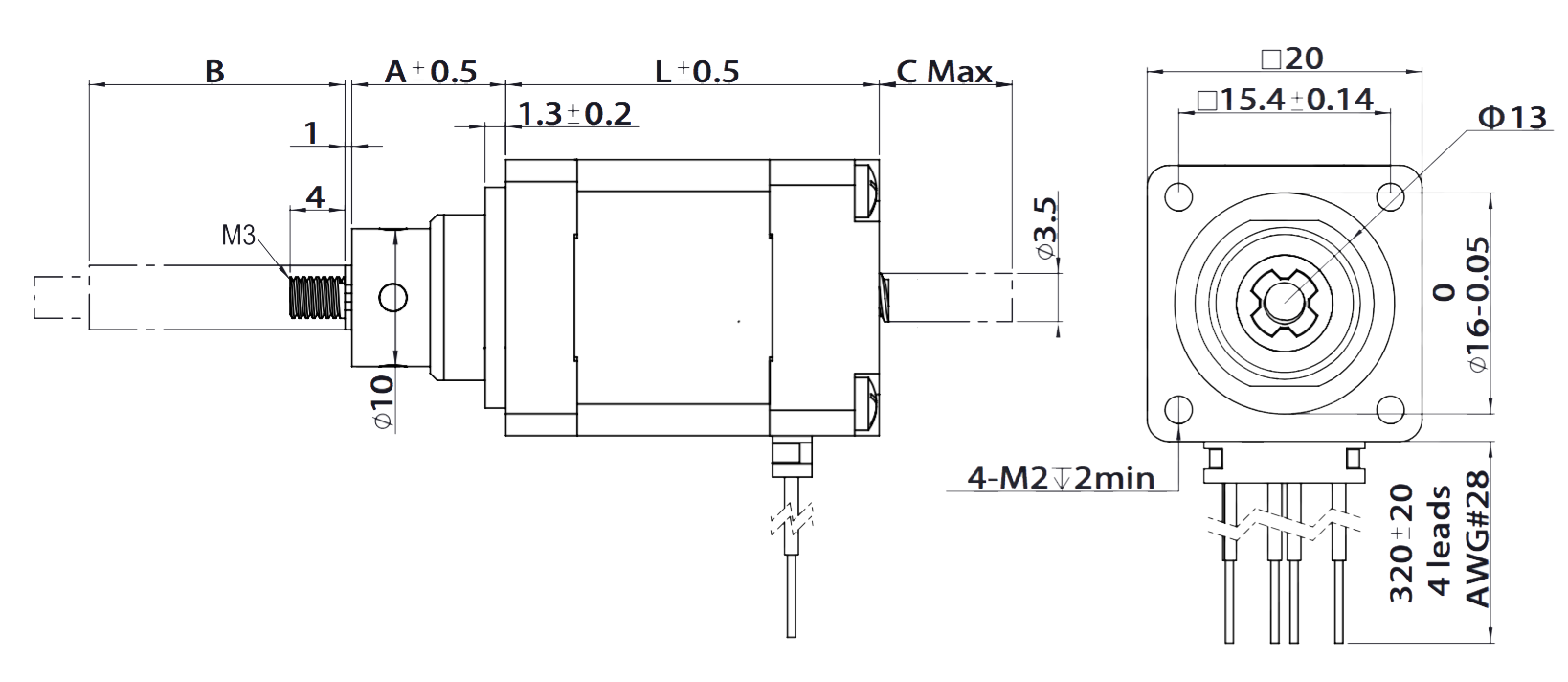

2d actionneur linéaire version kaptive Nema 8
A (mm) Stroke B(mm) C (mm)
L = 27,2 L = 38,1
11,20 9,00 1 0
14,90 12,70 5 0
21,10 19,05 11 0
27,60 25,40 17 6
34,00 31,80 24 13
40,30 38,10 30 19

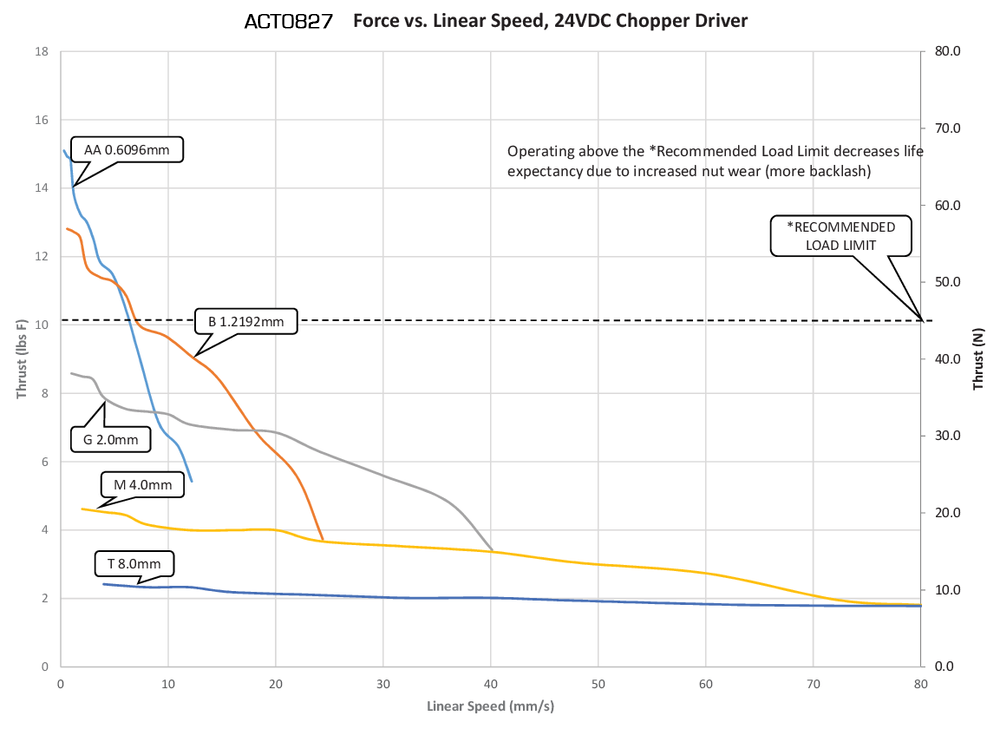

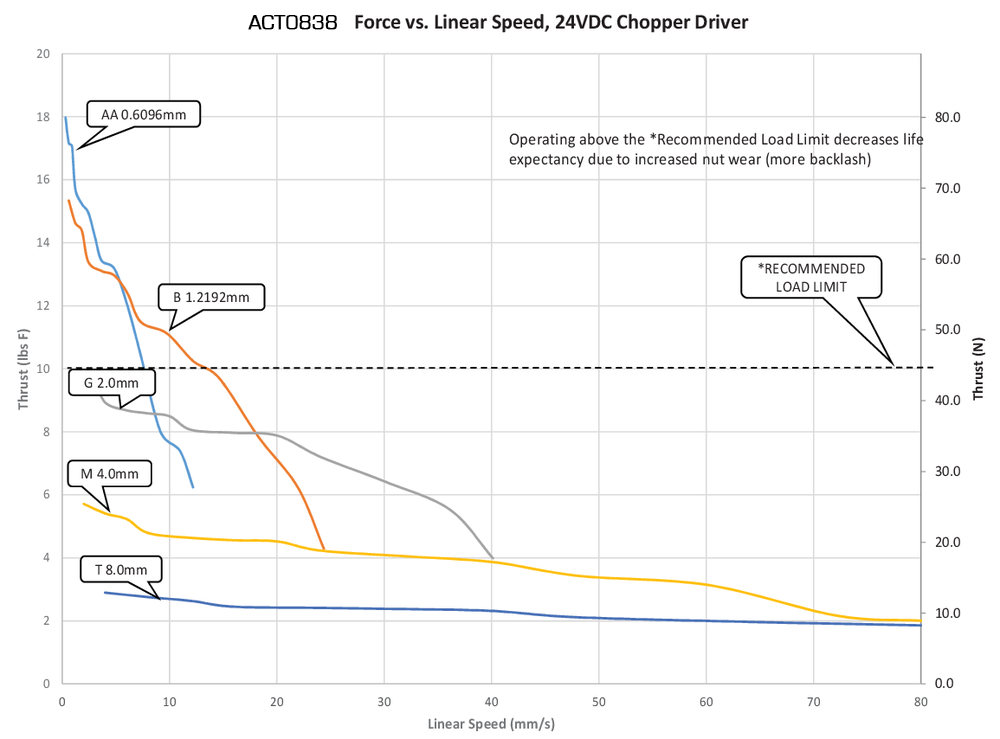

courbe actionneur linéaire Nema 8 courbe actionneur linéaire Nema 8

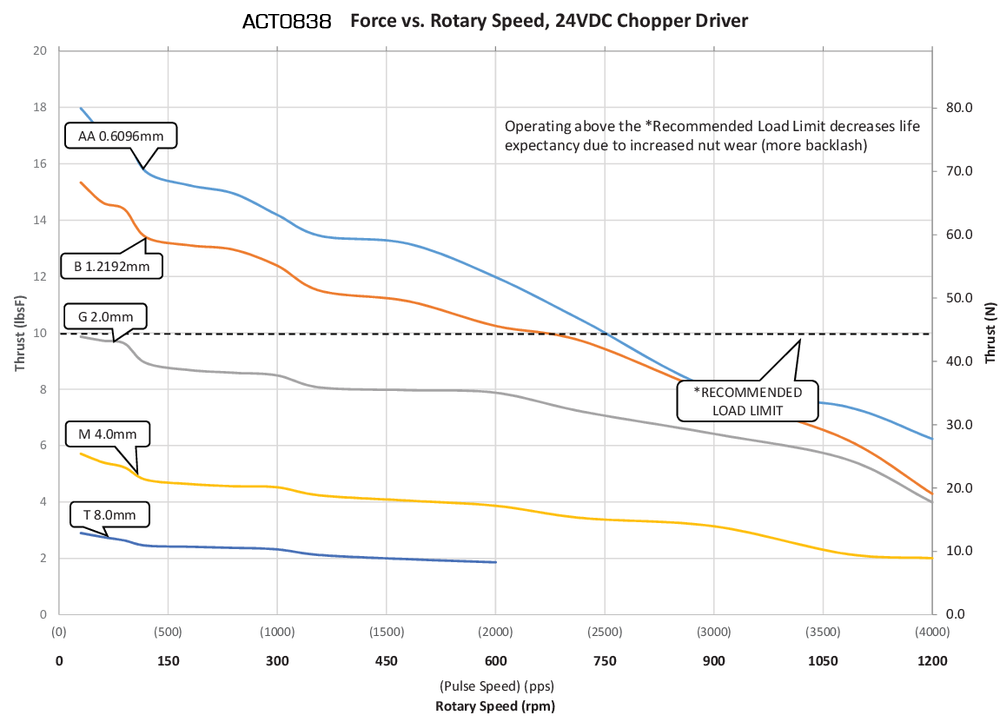

courbe actionneur linéaire Nema 8 courbe actionneur linéaire Nema 8
