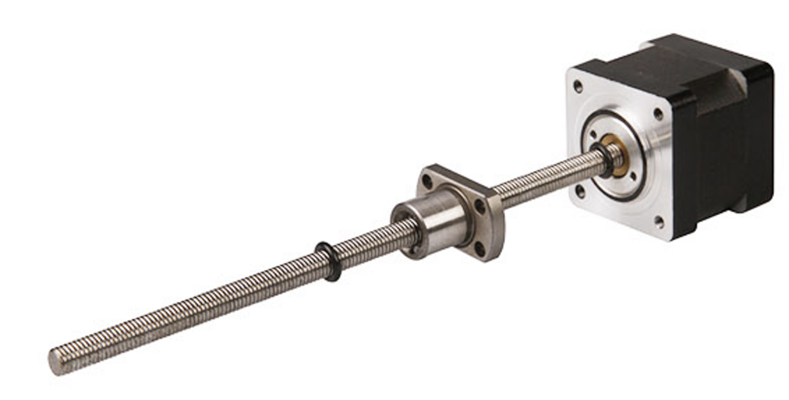

actionneur linéaire avec vis à billes nema 14

Actionneur linéaire avec vis à billes nema 14

Bride :
35 mm
Tension :
2,7 - 6,0 V
Courant :
1 - 1,5 A
Références Tension (V) Courant (A) Résistance (Ω) Inductance (mH) Nombre de fils Longueur (mm) PDF 2D Prix
ACT1433-10-B100 3,5 1,0 3,5 3,6 4 33,6
ACT1433-15-B100 2,7 1,5 1,8 1,9 4 33,6
ACT1445-10-B100 6,0 1,0 6,0 7,2 4 45,6
ACT1445-15-B100 4,0 1,5 2,7 3,2 4 45,6

Spécifications

Ball Screw Type 0601 0602 0606 0610 0801 0802 0802,5 0805 0808 0810 0812
Ball Size ∅0,8 ∅0,8 ∅0,8 ∅1,2 ∅0,8 ∅1,5875 ∅1,5875 ∅1,5875 ∅1,5875 ∅1,5875 ∅1,5875
Number of Thread 1 1 2 2 1 1 1 1 2 2 2
Thread Direction Right
Shaft Root Diameter ∅5,3 ∅5,1 ∅5,2 ∅5,0 ∅7,3 ∅6,6 ∅6,3 ∅6,6 ∅6,7 ∅6,7 ∅6,7
Number of Circuit 3,7x1 2,7x1 1,6x2 1,2x2 3,7x1 3,7x1 2,7x1 2,7x1 1,6x1 1,6x1 1,6x1
Shaft, Nut Material SCM415H
Surface Hardness HRC58-62
Anti-Rust Treatment Anti-rust Oil
Grade C7
Nut Size A B C D H W X E Position Accuracy Total Run Out Axial Play Dynamic Load (N) Static Load (N)
0601 26 4 17 13 16 20 3,4 ±0,05 0,12 0,03 680 1200
0602 28 4 17 15 19 22 3,4 ±0,05 0,12 0,03 750 1450
0606 27 4 17 14 16 21 3,4 5 ±0,05 0,12 0,03 870 1600
0610 27 4 23 14 16 21 3,4 7,5 ±0,05 0,12 0,03 950 1650
0801 29 4 17 16 18 23 3,4 ±0,05 0,12 0,03 780 1650
0802 37 5 24 20 22 29 4,5 ±0,05 0,12 0,03 2400 4100
0802,5 29 4 16 16 18 23 3,4 ±0,05 0,12 0,03 1850 3000
0805 31 4 28 18 20 25 3,4 ±0,05 0,12 0,03 2200 3800
0808 31 4 20 18 20 25 3,4 6 ±0,05 0,12 0,03 2200 3800
0810 31 4 20 18 20 25 3,4 7 ±0,05 0,12 0,03 2200 3800
0812 31 4 24 18 20 25 3,4 6 ±0,05 0,12 0,03 2200 3800

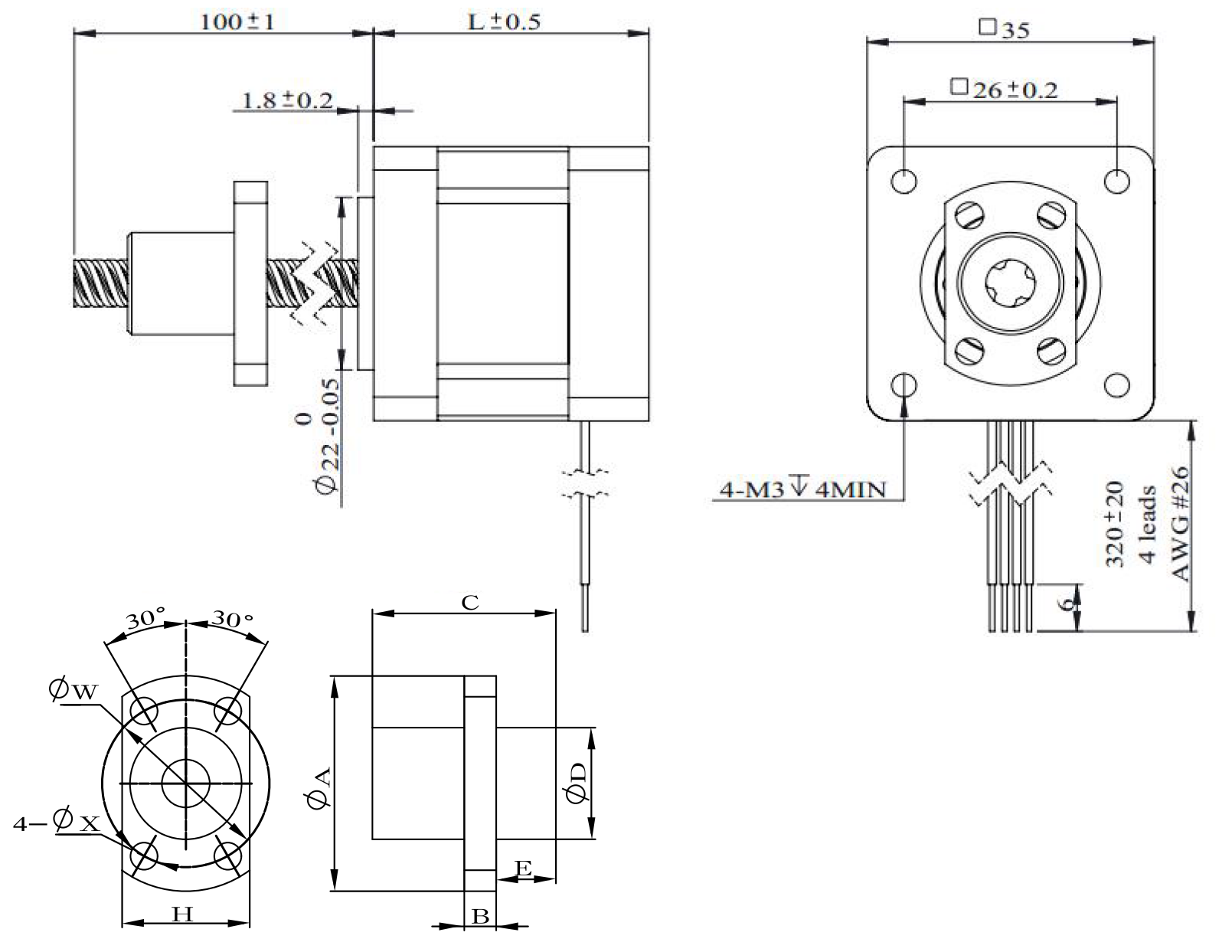

2d actionneur linéaire version vis à billes Nema 14

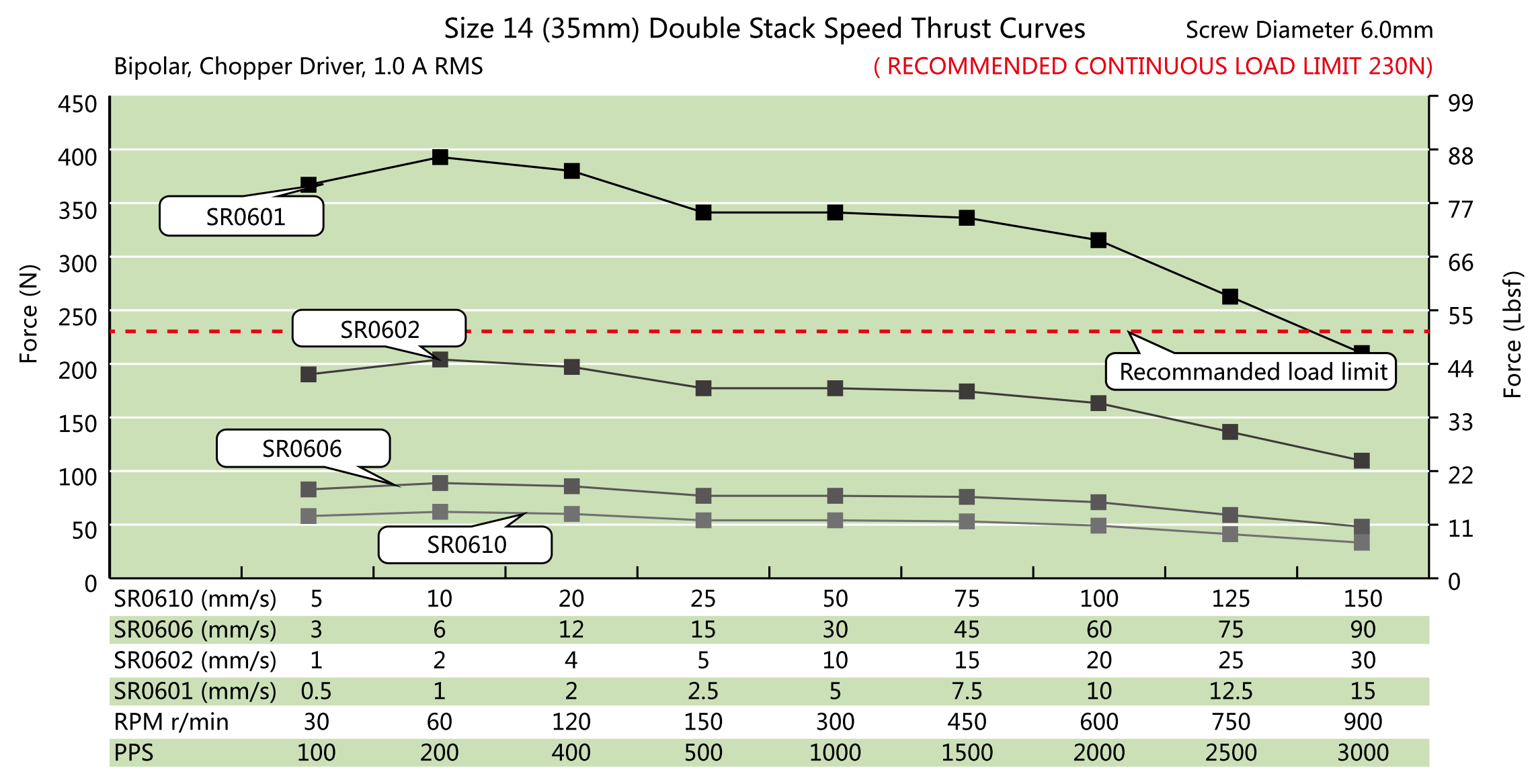

courbe actionneur linéaire avec vis à billes Nema 14 courbe actionneur linéaire avec vis à billes Nema 14
codification actionneur linéaire avec vis à billes
