| Ball Screw Type | 0801 | 0802 | 0802,5 | 0805 | 0808 | 0810 | 0812 |
|---|---|---|---|---|---|---|---|
| Ball Size | ∅0,8 | ∅1,5875 | ∅1,5875 | ∅1,5875 | ∅1,5875 | ∅1,5875 | ∅1,5875 |
| Number of Thread | 1 | 1 | 1 | 1 | 2 | 2 | 2 |
| Thread Direction | Right | ||||||
| Shaft Root Diameter | ∅7,3 | ∅6,6 | ∅6,3 | ∅6,6 | ∅6,7 | ∅6,7 | ∅6,7 |
| Number of Circuit | 3,7x1 | 3,7x1 | 2,7x1 | 2,7x1 | 1,6x1 | 1,6x1 | 1,6x1 |
| Shaft, Nut Material | SCM415H | ||||||
| Surface Hardness | HRC58-62 | ||||||
| Anti-Rust Treatment | Anti-rust Oil | ||||||
| Grade | C7 | ||||||

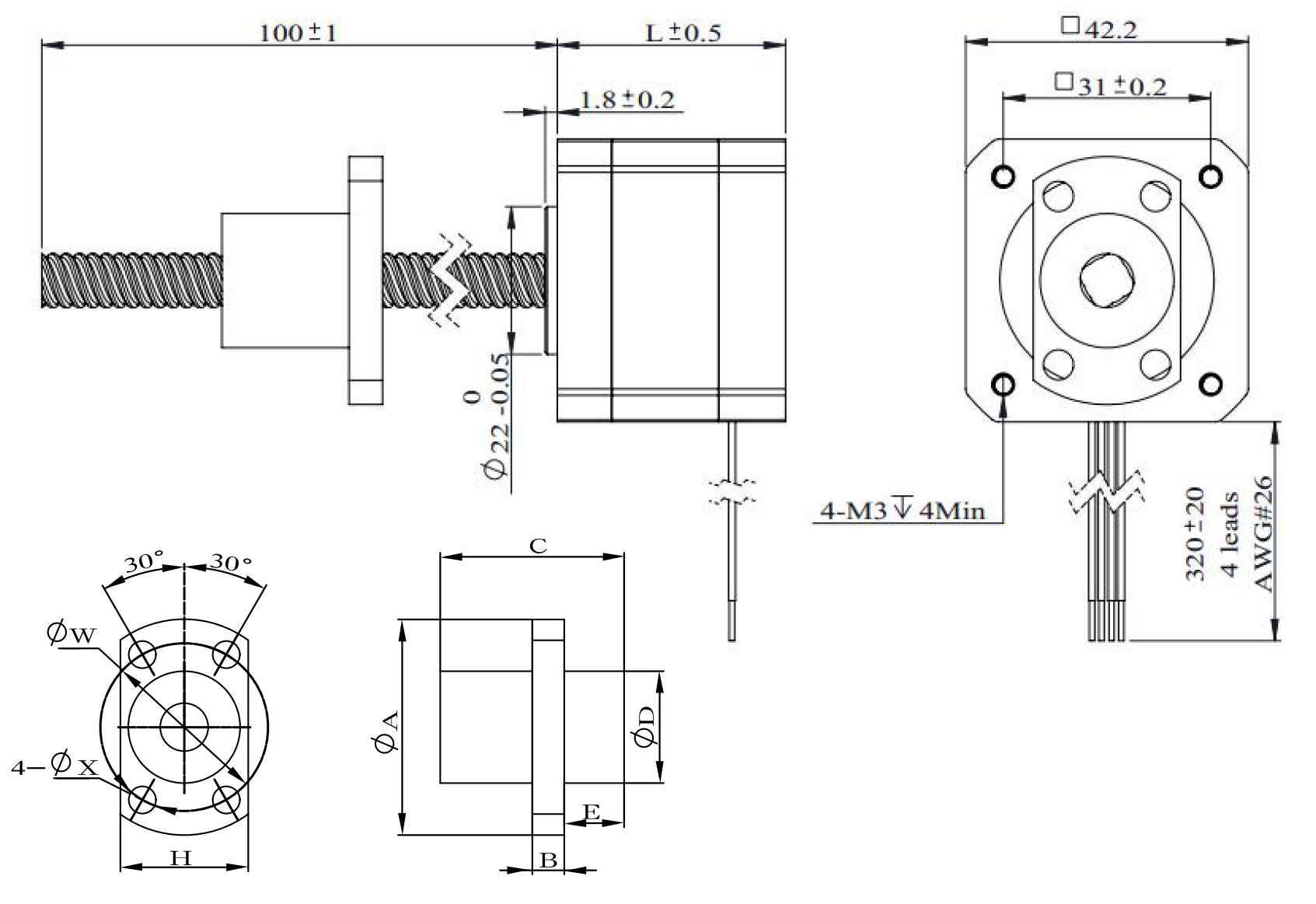

| Nut Size | A | B | C | D | H | W | X | E | Position Accuracy | Total Run Out | Axial Play | Dynamic Load (N) | Static Load (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0801 | 29 | 4 | 17 | 16 | 18 | 23 | 3,4 | ±0,05 | 0,12 | 0,02 | 780 | 1650 | |
| 0802 | 37 | 5 | 24 | 20 | 22 | 29 | 4,5 | ±0,05 | 0,12 | 0,02 | 2400 | 4100 | |
| 0802,5 | 29 | 4 | 16 | 16 | 18 | 23 | 3,4 | ±0,05 | 0,12 | 0,02 | 1850 | 3000 | |
| 0805 | 31 | 4 | 28 | 18 | 20 | 25 | 3,4 | ±0,05 | 0,12 | 0,02 | 1850 | 3000 | |
| 0808 | 31 | 4 | 20 | 18 | 20 | 25 | 3,4 | 6 | ±0,05 | 0,12 | 0,02 | 2200 | 3800 |
| 0810 | 31 | 4 | 20 | 18 | 20 | 25 | 3,4 | 7 | ±0,05 | 0,12 | 0,02 | 2200 | 3800 |
| 0812 | 31 | 4 | 24 | 18 | 20 | 25 | 3,4 | 6 | ±0,05 | 0,12 | 0,02 | 2200 | 3800 |
|
|
|
|
