  2. Gamme d'actionneurs linéaires
  3. Actionneurs linéaires avec vis à billes
  4. Nema 23

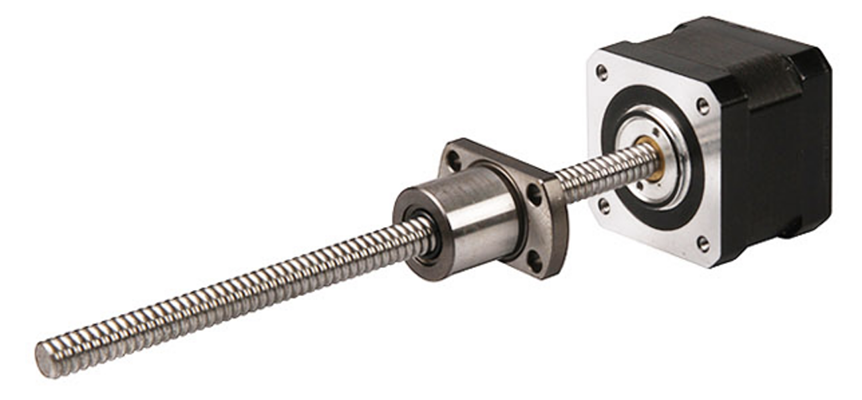

actionneur linéaire avec vis à billes nema 17

Actionneur linéaire avec vis à billes nema 23

Bride :
57 mm
Tension :
2,4 - 5,0 V
Courant :
2 - 4 A
Références Tension (V) Courant (A) Résistance (Ω) Inductance (mH) Nombre de fils Longueur (mm) PDF 2D Prix
ACT2345-20-B100 3,5 2,0 1,75 4,1 4 45
ACT2345-30-B100 2,4 3,0 0,8 1,7 4 45
AACT2365-25-B100 5,0 2,5 2,0 5,2 4 65
ACT2365-40-B100 2,8 4,0 0,7 2,0 4 65

Spécifications

Ball Screw Type 1002 1004 1005 1010 1015 1020 1202 1210
Ball Size ∅1,5875 ∅2,0 ∅2,0 ∅2,0 ∅2,0 ∅1,5875 ∅1,5875 ∅2,381
Number of Thread 1 1 1 2 2 4 1 2
Thread Direction Right
Shaft Root Diameter ∅8,6 ∅8,2 ∅8,2 ∅8,4 ∅8,4 ∅8,7 ∅10,6 ∅10,2
Number of Circuit 3,7x1 2,7x1 2,7x1 1,6x1 1,6x2 0,7x2 3,7x1 1,7x2
Shaft, Nut Material SCM415H
Surface Hardness HRC58-62
Anti-Rust Treatment Anti-rust Oil
Grade C7
Nut Size A B C D H W X E Position Accuracy Total Run Out Axial Play Dynamic Load (N) Static Load (N)
1002 40 5 28 23 25 32 4,5 ±0,05 0,12 0,02 2700 5300
1004 41 5 28 24 26 33 4,5 ±0,05 0,12 0,02 3000 5200
1005 40 5 26 23 25 32 4,5 ±0,05 0,12 0,02 3000 5200
1010 40 5 24 23 25 32 4,5 ±0,05 0,12 0,02 3300 5900
1015 40 5 33 23 25 32 4,5 6 ±0,05 0,12 0,02 3300 6400
1020 37 5 23 20 22 29 4,5 5 ±0,05 0,12 0,02 2100 4000
1202 42 5 30 24 26 33 4,5 ±0,05 0,12 0,02 3000 6400
1210 41 5 30 24 26 33 4,5 9,5 ±0,05 0,12 0,02 5100 9800
2d actionneur linéaire version vis à billes Nema 23

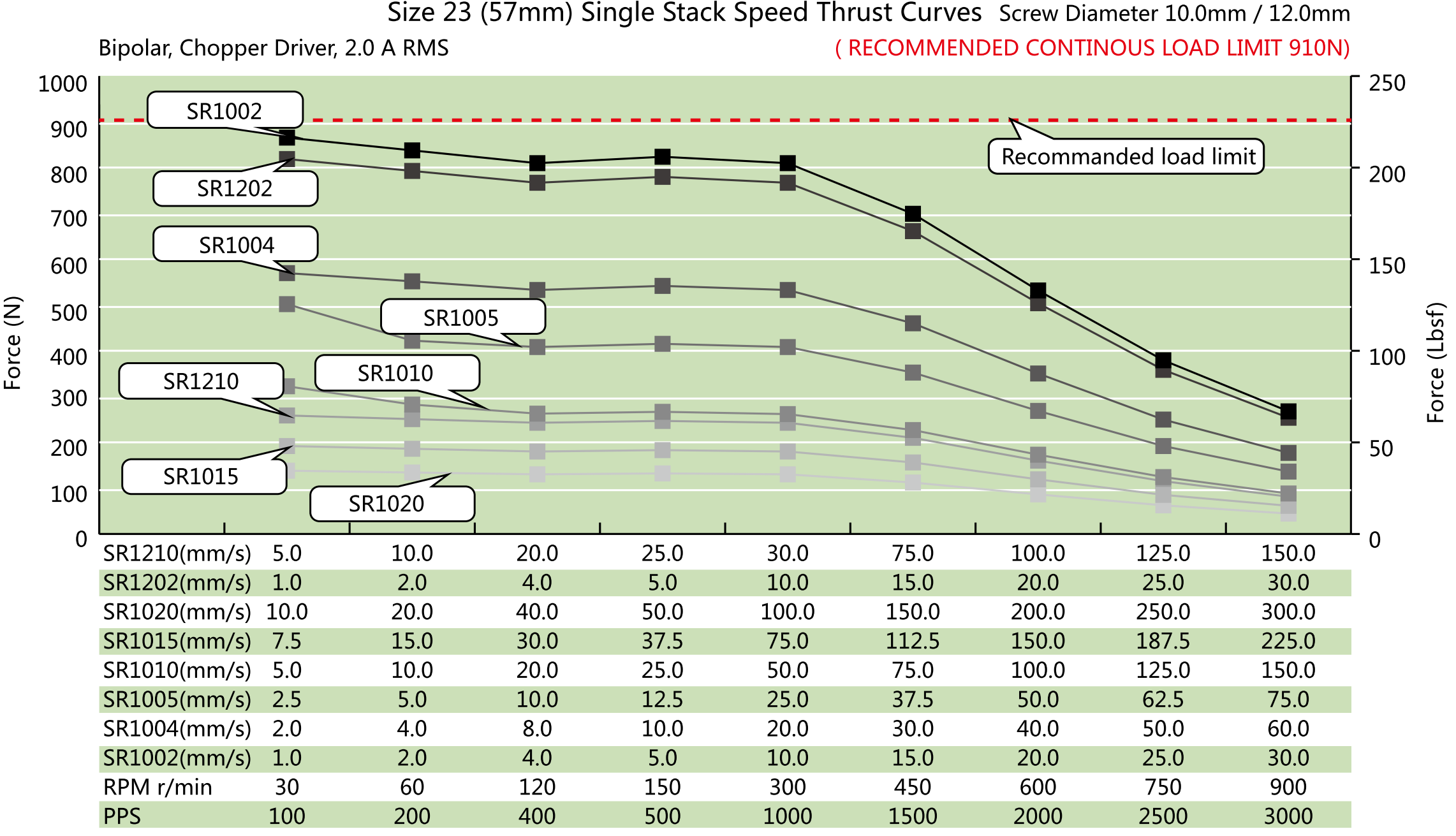

courbe actionneur linéaire avec vis à billes Nema 23 courbe actionneur linéaire avec vis à billes Nema 23

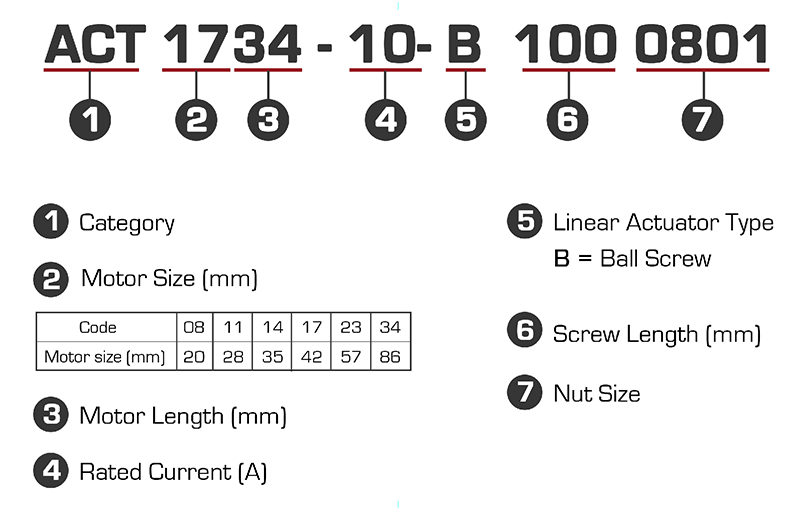

codification actionneur linéaire avec vis à billes
